燃料及び燃焼に関する知識　第25問

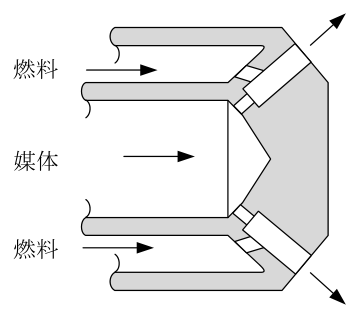

下図に示す、ボイラーに用いられる油バーナのアトマイザについて、使用されるバーナの種類(Ａ)とアトマイザの種類(Ｂ)の組合せとして、適切なものは次のうちどれか。

(1)圧力噴霧式中間混合形
(2)圧力噴霧式内部混合形
(3)蒸気(空気)噴霧式中間混合形
(4)蒸気(空気)噴霧式内部混合形
(5)低圧気流噴霧式外部混合形

正答 (3)

正答は (3)。Ａ＝蒸気（空気）噴霧式、Ｂ＝中間混合形です。図を見ると、燃料の通り道とは別に「媒体」の通り道があります。油だけではなく、霧にするための蒸気や空気を送り込んでいるのですから、蒸気（空気）噴霧式です。圧力噴霧式なら、油の通り道しかありません。そして、燃料と媒体が出会っているのは、ノズルの手前の小さな部屋です。アトマイザの中でもなく、炉の中でもない。だから中間混合形です。【混合する場所による分け方】内部混合形　アトマイザの内部で、燃料と霧化媒体を混ぜる中間混合形　ノズル手前の小室で混ぜ、そこから噴き出す

解説の続きをみる続きを閉じる

外部混合形　ノズルから出たあと、炉の中で混ぜる【霧化媒体を使う利点】油の量を絞っても、霧の粒が粗くならない油の圧力だけに頼る圧力噴霧式では、絞れば圧力も下がり、霧が粗くなります。蒸気や空気の勢いを借りれば、油量の調節範囲を広くとれます。【図の読み方の手順】まず、油以外の入り口があるかを見る　→　噴霧式の種類が決まる次に、どこで出会っているかを見る　　→　混合形が決まる二つの問いに順に答えれば、選択肢は一つに絞れます。

出典：一級ボイラー技士 2024年下半期実施分（2025年4月掲載／公益財団法人安全衛生技術試験協会公表試験問題）出典元ページ

この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
