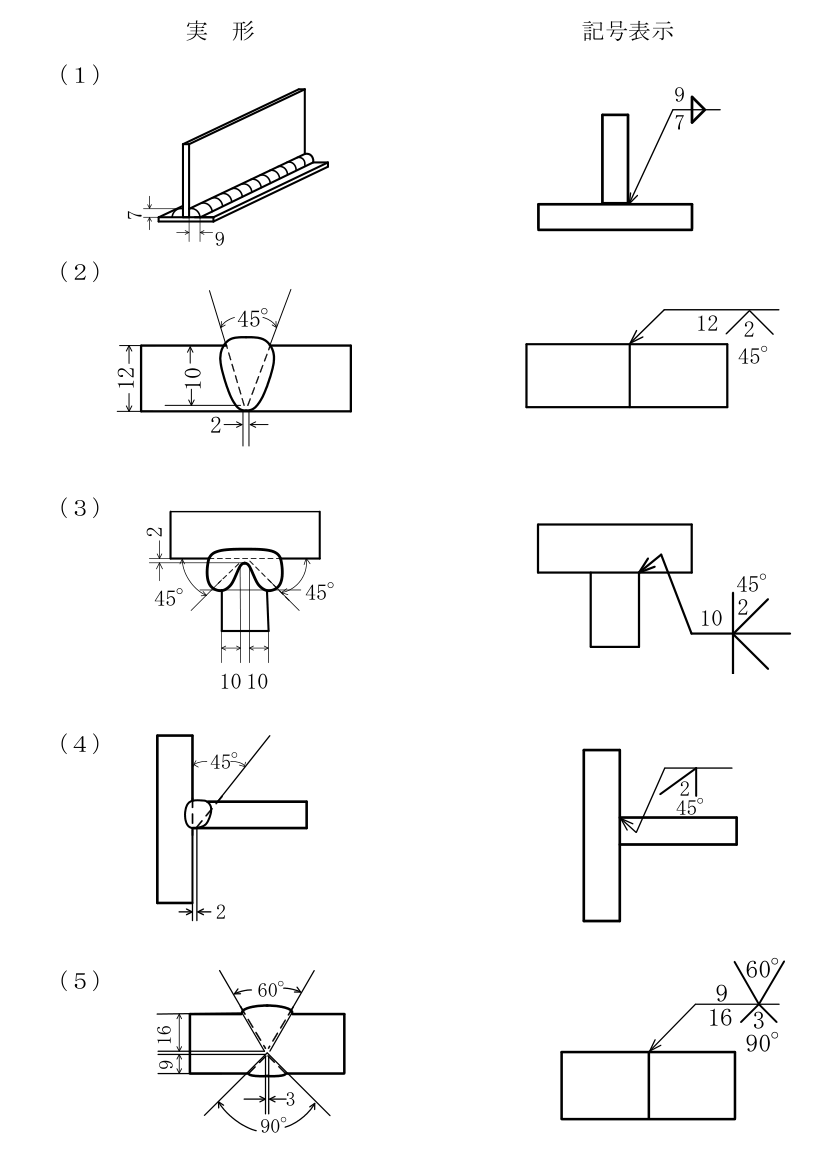

次の図は、左に溶接部の実形を、右にはそれに対応する記号表示を示しているが、実形と記号表示との組合せとして適切なものはどれ…

(5) 実形は、60°の側の開先深さが16、90°の側が９。記号表示では、この深さと角度の組合せが入れ替わっている 【溶接記号の読み方の基本】 基線の下側に記号　→　矢の側を溶接する 基線の上側に記号　→　矢の反対側を溶接する 基線の上下に対で記号　→　両側を溶接する（Ｘ形、Ｋ形） 【数字の置き場所】 記号の左　開先の深さ（すみ肉なら脚長） 記号の中　ルート間隔 記号の外側　開先角度 記号の右　溶接長さ、ピッチなど 【すみ肉溶接の脚長の書き方】 等脚　　　「６」のように一つだけ書く 不等脚　　「７×９」のように×でつないで書く 【レ形・Ｊ形の記号の向き】 垂直な線は、必ず左側に書く 開先を取らない側を垂直な線、開先を取る側を斜めの線で表します。向きが決まっているので、左右を裏返すと別の意味になります。 【板厚と開先深さは別】 板厚16mmの板に、深さ10mmの開先を取ることもある 記号に書くのは、板厚ではなく開先の深さです。(2)は、この取り違えをそのまま形にした選択肢です。 【まず記号の位置を見る】 上か、下か、両側か これだけで、候補がかなり絞れます。
