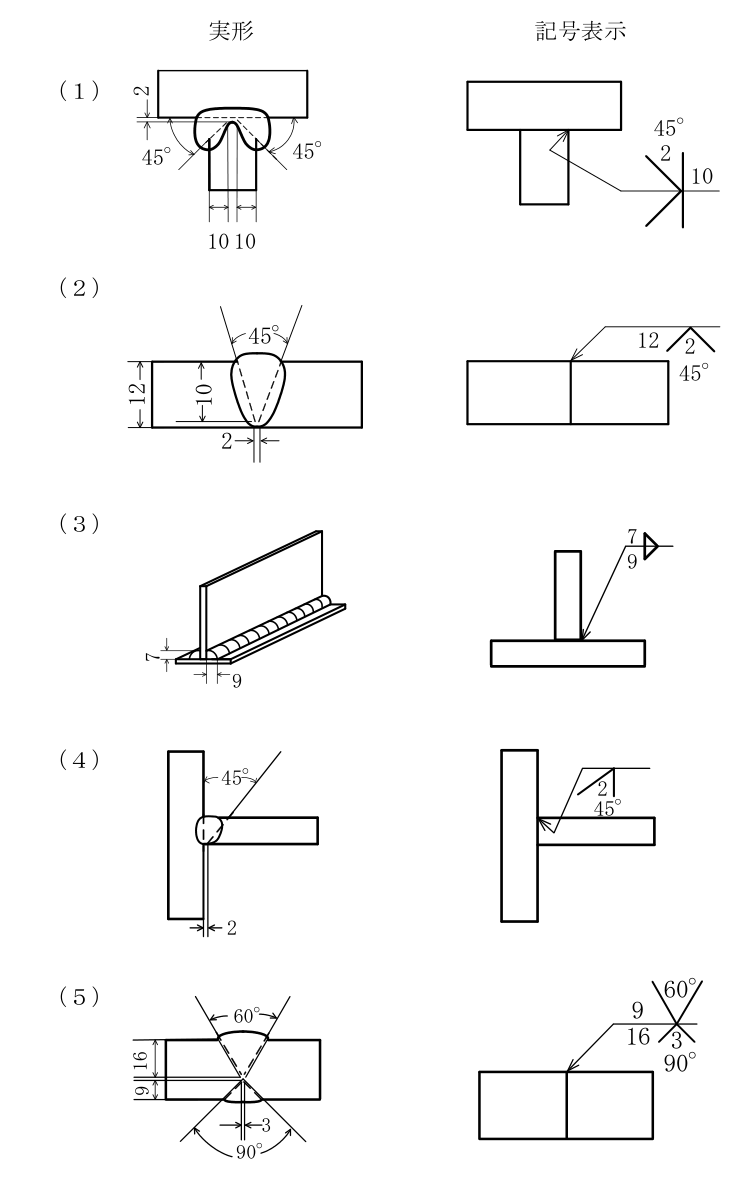

次の図は、左に溶接部の実形を、右にはそれに対応する記号表示を示しているが、実形と記号表示との組合せとして適切なものはどれ…

　　記号表示では、これが左右逆になっている (5) 実形は60°の側の開先深さが16、90°の側が９。 　　記号表示では、この深さと角度の組合せが入れ替わっている 【数字の置き場所】 記号の左　　開先の深さ（すみ肉なら脚長） 記号の中　　ルート間隔 記号の外側　開先角度 記号の右　　溶接長さ、ピッチなど 開先深さは、必ず記号の左です。右に書いてあれば、それだけで誤りだと分かります。 【溶接記号の読み方の基本】 基線の下側に記号　→　矢の側を溶接する 基線の上側に記号　→　矢の反対側を溶接する 基線の上下に対で記号　→　両側を溶接する（Ｘ形、Ｋ形） 【レ形・Ｊ形の記号の向き】 垂直な線は、必ず左側に書く 開先を取らない側を垂直な線、開先を取る側を斜めの線で表します。 【すみ肉溶接の脚長の書き方】 等脚　　　「６」のように一つだけ書く 不等脚　　二つ並べ、小さいほうを先に書く（７、９の順） 同じ図が並ぶ設問が毎回出ますが、正しい組合せは回ごとに入れ替わります。数字の順や置き場所を一つずつ確かめるほかありません。
