溶接施行方法の概要に関する知識 第15問

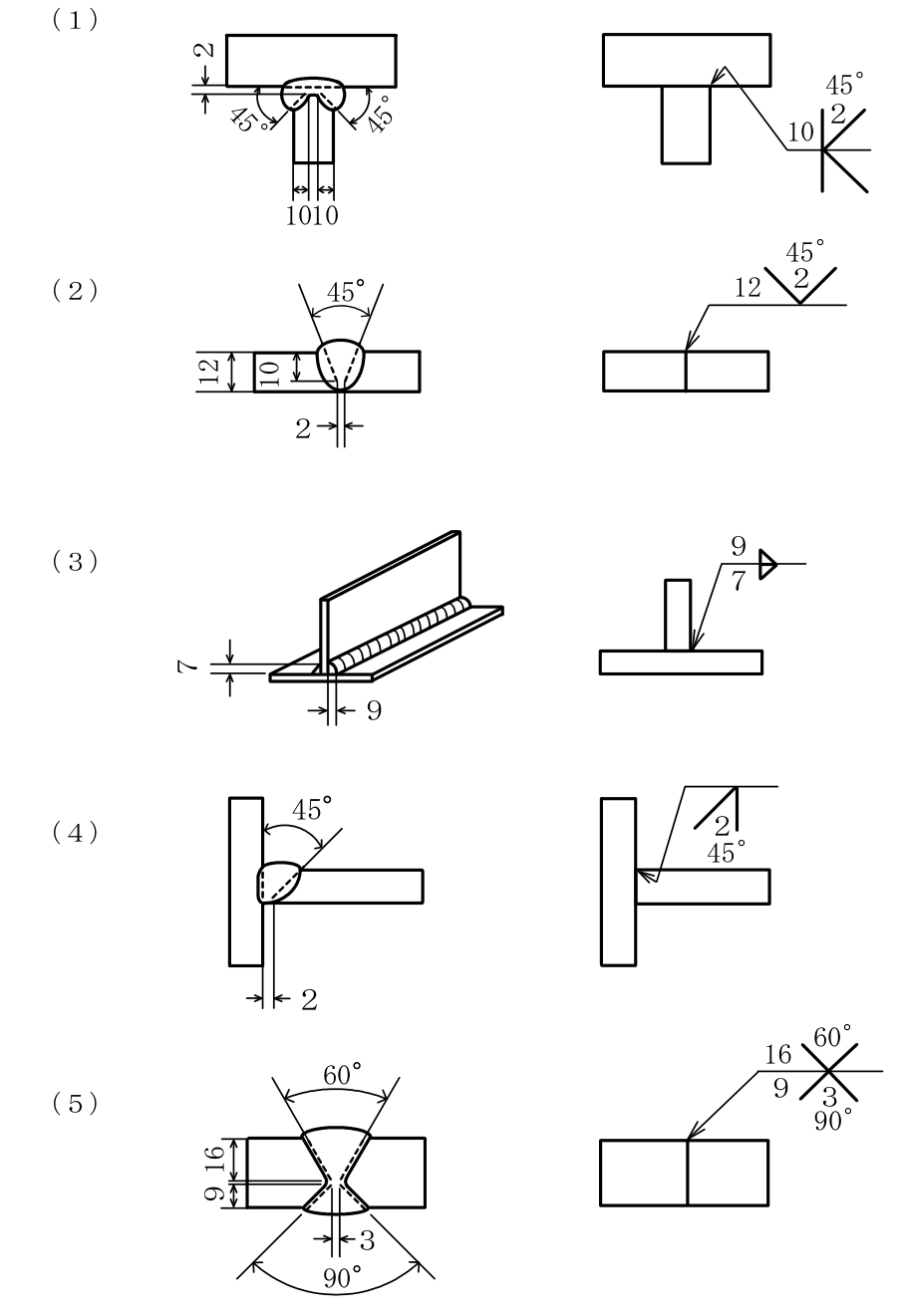

次の図は、左に溶接部の実形を、右にはそれに対応する記号表示を示しているが、実形と記号表示との組合せとして適切なものはどれか。実形記号表示
正答 (1)
正答は (1)。
(1) の実形は、Ｔ継手を両側から45°の開先を取って溶接したもの
で、開先深さは上下とも10、ルート間隔（ルート面）は２です。記号表示も、基線の上下に対になった記号を置き、45°、２、10を示しています。開先深さの10が記号の左側にあり、書き方も合っています。
【ほかの組合せが合わないわけ】
(2) 記号の左に書く数字は開先深さ。実形の開先深さは10なのに、
記号表示は板厚の12になっている
(3) 実形は脚長７と９の不等脚すみ肉溶接。
不等脚は、小さいほうの脚長を先に書く決まり。
解説の続きをみる続きを閉じる
「７、９」の順になるはずが、記号表示は９と７が逆
(4) レ形開先の記号は、垂直な線を左側に書く決まり。
記号表示では、これが左右逆になっている
(5) 矢が指しているのは実形の上面で、そこは60°・深さ16。
矢の側は基線の下側に書く決まりなので、60°と16が下、90°と９が上に来るはず。記号表示は上下が逆
【数字の置き場所】
記号の左 開先の深さ（すみ肉なら脚長）
記号の中 ルート間隔
記号の外側 開先角度
記号の右 溶接長さ、ピッチなど
開先深さは、必ず記号の左です。右に書いてあれば、それだけで誤りだと分かります。
【溶接記号の読み方の基本】
基線の下側に記号 → 矢の側を溶接する
基線の上側に記号 → 矢の反対側を溶接する
基線の上下に対で記号 → 両側を溶接する（Ｘ形、Ｋ形）
【レ形・Ｊ形の記号の向き】
垂直な線は、必ず左側に書く
開先を取らない側を垂直な線、開先を取る側を斜めの線で表します。
【板厚と開先深さは別】
板厚12mmの板に、深さ10mmの開先を取ることもある
【すみ肉溶接の脚長の書き方】
等脚 「６」のように一つだけ書く
不等脚 二つ並べ、小さいほうを先に書く（７、９の順）
出典：特別ボイラー溶接士 2024年上半期実施分（2024年10月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ
この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
