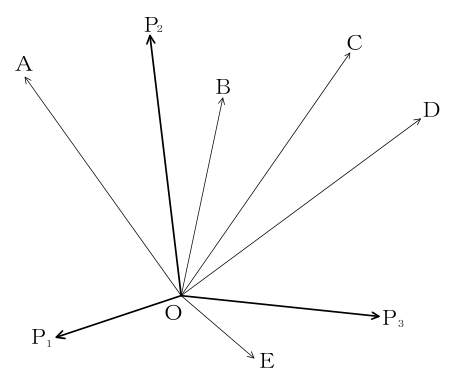

図のようにＯ点に同一平面上の三つの力Ｐ₁、Ｐ₂、Ｐ₃が作用しているとき、これらの合力に最も近いものは(１)～(５)のうち…

縦の向き　　Ｐ２の上向きがそのまま残る だから合力はほぼ真上、わずかに右寄りになります。選択肢の中で、真上からわずかに右へ傾いているのはＢだけです。 【ほかの選択肢】 (1) Ａ　　左上向き。Ｐ３の右向きが無視されている (3) Ｃ　　右上45°ほど。右へ寄りすぎ (4) Ｄ　　さらに右寄り。Ｐ２の上向きが効いていない (5) Ｅ　　右下向き。Ｐ２と逆の向きになっている 【この手の設問の解き方】 縦と横に分けて足す 矢印を目で合成しようとすると迷います。上下の成分どうし、左右の成分どうしを足すと、向きの見当がつきます。Ｐ１の左とＰ３の右が消え合い、Ｐ２の上だけが残る、という筋道です。 【Ｅがあり得ないわけ】 三つの力のうち、下向きの成分を持つのはＰ１だけ いちばん長いＰ２が上を向いているのですから、合力が下を向くことはありません。明らかに違うものから消していくと、残りが絞れます。
