揚貨装置の運転のために必要な力学に関する知識　第39問

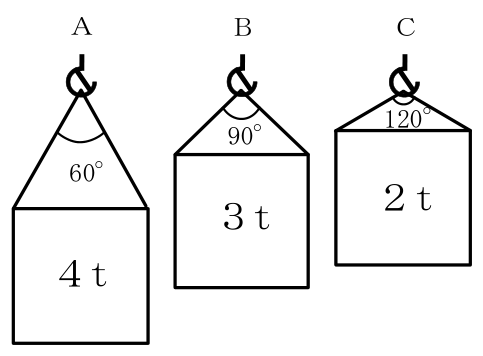

下記に掲げるＡからＣまでの図のとおり、同一形状で質量が異なる三つの荷を、それぞれ同じ長さの２本の玉掛け用ワイヤロープ(以下、本問において「ワイヤロープ」という。)を用いて、それぞれ異なるつり角度でつり上げるとき、これらの荷を、１本のワイヤロープにかかる張力の値が大きい順に並べたものは(１)～(５)のうちどれか。ただし、いずれも荷の左右のつり合いは取れており、左右のワイヤロープの張力は同じとし、ワイヤロープの質量は考えないものとする。

(1)（張力大）Ａ → Ｂ → Ｃ（張力小）
(2)（張力大）Ａ → Ｃ → Ｂ（張力小）
(3)（張力大）Ｂ → Ａ → Ｃ（張力小）
(4)（張力大）Ｃ → Ａ → Ｂ（張力小）
(5)（張力大）Ｃ → Ｂ → Ａ（張力小）

正答 (1)

正答は (1)。張力の大きい順に、Ａ　Ｂ　Ｃです。【１本にかかる張力】荷の質量　÷　本数　×　張力係数つり角度が大きくなるほど、ロープは横へ開き、同じ荷を支えるのにより大きな力が要ります。その倍率が張力係数です。【張力係数】つり角度　　 0°　　1.00 　　　　　　30°　　1.04 　　　　　　60°　　1.16 　　　　　　90°　　1.41 　　　　　 120°　　2.00 【それぞれを計算する（質量に置き換えた値）】Ａ　４ｔ　÷　2　×　1.16　＝　2.32ｔ

解説の続きをみる続きを閉じる

Ｂ　３ｔ　÷　2　×　1.41　＝　約2.12ｔＣ　２ｔ　÷　2　×　2.00　＝　2.00ｔ【大きい順に並べる】Ａ（2.32）　＞　Ｂ（2.12）　＞　Ｃ（2.00）【この回は荷の重さの順と一致する】４ｔ　＞　３ｔ　＞　２ｔ　で、張力も同じ順ただしいつもそうなるとは限りません。角度の差が大きく、重さの差が小さければ、順序は入れ替わります。角度だけ、重さだけで判断せず、必ず掛け算をして比べることです。【差が小さいことに注目】４ｔと２ｔで、荷の重さは２倍それでも張力の差は2.32と2.00で、わずか16％つり角度を120°まで開くと、それだけ不利になるということです。【120°が境目】張力係数が2.00　→　１本で荷の重さの全部を支えるのと同じ 120°を超えてはいけないとされるのは、このためです。【つり角度を小さくするには】長いスリングを使うスプレッダを使って、上を狭める

出典：揚貨装置運転士 2024年下半期実施分（2025年4月掲載／公益財団法人安全衛生技術試験協会公表試験問題）出典元ページ
