同容量の単相変圧器2 台をV 結線し，三相負荷に電力を供給する場合の変圧器1 台当たりの最大の利用率は。…

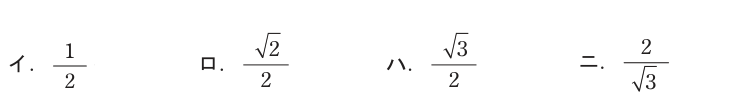

利用率は「据え付けた2台」を基準に、出力比は「Δ結線の3台」を基準にしています。分母が違う点に注意してください。 【誤りの選択肢】 (1) 1／2　　2台分の容量に対して半分しか使えない、という意味になり、小さすぎます (2) √2／2　　V結線の計算には√2は出てきません (4) 2／√3　　1より大きく、利用率としてありえません。√3／2の逆数です 【間違えやすい点】 V結線の1台の変圧器には線電流がそのまま流れます。相電圧と線電流の位相が30°ずれるので、変圧器の容量を使いきれず、√3／2（約86.6％）しか使えません。
