④に示すPF・S 形の主遮断装置として，必要でないものは。…
一般問題 第33問
④に示すPF・S 形の主遮断装置として，必要でないものは。
- イ過電流ロック機能
- ロストライカによる引外し装置
- ハ相間，側面の絶縁バリア
- ニ高圧限流ヒューズ
正答 イ
正答は (1)。
【結論】

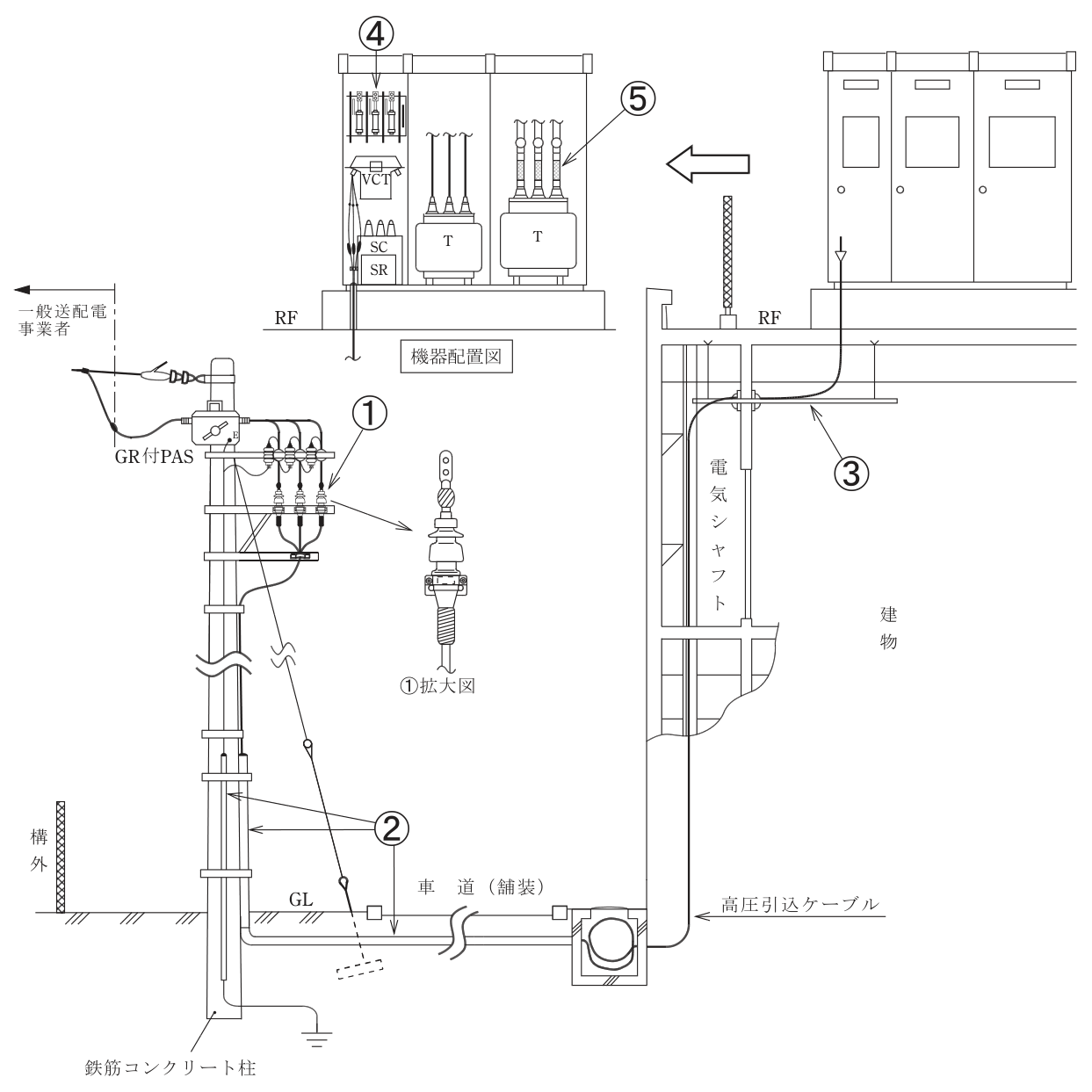

図の④は、受電設備の主遮断装置に使う、限流ヒューズ付き高圧交流負荷開閉器（PF・S形）です。短絡電流は限流ヒューズが遮断するので、過電流ロック機能は必要ありません。必要でないのは(1)（イ）です。
【PF・S形の主遮断装置に必要なもの】
高圧限流ヒューズ 短絡電流を速やかに遮断する
ストライカによる引外し装置 ヒューズが1相でも溶断すると、ストライカ（突き出る棒）が働いて負荷開閉器の3相を開き、欠相運転を防ぐ
相間、側面の絶縁バリア 開閉器の相間や外箱との間でアークや短絡が起きないようにする
解説の続きをみる続きを閉じる
【過電流ロック機能とは】
遮断器や開閉器が短絡電流を遮断できないとき、短絡電流が流れている間は開かないようにする機能です。地絡継電装置付きの高圧交流負荷開閉器（SOG形のPASなど）に使われます。限流ヒューズで短絡を切るPF・S形には要りません。
【間違えやすい点】
PF・S形は、遮断器（CB形）の代わりに使う簡易な主遮断装置で、受電設備の容量が300kV・A以下のものに使われます。「短絡はヒューズ、負荷電流の開閉は開閉器」と役割を分けて覚えてください。
出典：令和5年度第一種電気工事士学科試験 問33（一般財団法人 電気技術者試験センター 公表）出典元ページ
