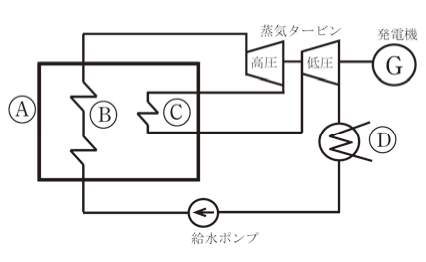

図は汽力発電所の再熱サイクルを表したものである。図中のⒶ，Ⓑ，Ⓒ，Ⓓの組合せとして，正しいものは。…

　Ⓓ　復水器　　　タービンを出た蒸気を冷却水で冷やして水に戻す 正しい組合せは(3)（ハ）です。 【再熱サイクルの目的】 高圧タービンを出た蒸気をもう一度熱すると、低圧タービンでも多くの仕事を取り出せ、熱効率が上がります。低圧タービンの出口で蒸気に水滴が混じるのを減らし、タービンの羽根の傷みを防ぐ効果もあります。 【誤りの選択肢】 (1)(2)(4)　　Ⓑ（給水を受けて高圧タービンへ送る）とⒸ（高圧タービンから戻って低圧タービンへ送る）の位置づけや、ボイラと復水器の位置が合いません 【間違えやすい点】 過熱器と再熱器は、どちらもボイラの中にあって蒸気を熱するものです。高圧タービンの「前」にあるのが過熱器、「後」にあるのが再熱器、と流れの順で見分けてください。
