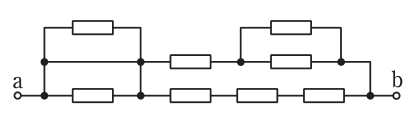

図のような回路において，抵抗 は，すべて2 Ωである。a-b 間の合成抵抗値[Ω]は。…

　　　　　　　　　　＝　2［Ω］ 【図の読み方】 抵抗の両端が、抵抗のない線でつながっていれば、その抵抗には電流が流れません。まず導線で短絡されている部分を探して取り除くと、回路が簡単になります。 【誤りの選択肢】 (3) 3　　中段の道だけを見て、下段との並列を考えていません (1) 1　(4) 4　　計算と合いません。短絡された左の部分に抵抗があるものとして数えると、値が大きくなります 【問題文の補足】 紙面では「抵抗（抵抗の図記号）は、すべて2Ωである」と書かれています。図の長方形の記号がすべて2Ωの抵抗です。
