写真に示す工具の名称は。…
一般問題 第26問

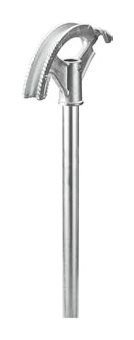

写真に示す工具の名称は。
- イケーブルジャッキ
- ロパイプベンダ
- ハ延線ローラ
- ニワイヤストリッパ
正答 ロ
正答は (2)。
【結論】
写真は、長い柄の先に、円弧状の溝のついた曲げ型（シュー）が付いた工具です。金属管をこの溝に当て、柄を引いて管を曲げるパイプベンダです。名称は(2)（ロ）です。
【使い方】
管を溝にはめ、足で管を押さえながら柄を引き起こすと、溝の形に沿って管が曲がります。管の太さごとに合った溝の大きさのものを使います。太い管には、油圧式のパイプベンダを使います。
【誤りの選択肢】
(1) ケーブルジャッキ ケーブルドラムを持ち上げて支え、回しながらケーブルを引き出すための台です
解説の続きをみる続きを閉じる
(3) 延線ローラ ケーブルを引き入れるとき、ケーブルの下に置いて滑らかに送るためのローラです
(4) ワイヤストリッパ 電線の被覆をはぎ取るための工具です
【間違えやすい点】
長い柄だけを見ると、ほかの工具とも迷います。先端の円弧状の曲げ型が目印です。
出典：令和6年度下期第一種電気工事士学科試験 問26（一般財団法人 電気技術者試験センター 公表）出典元ページ
