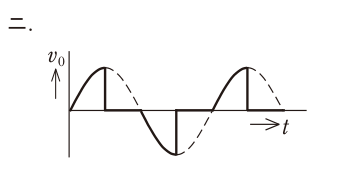

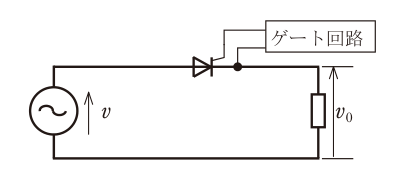

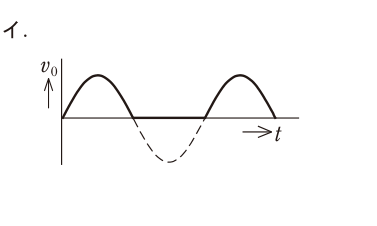

図に示すサイリスタ(逆阻止3 端子サイリスタ)回路の出力電圧v0 の波形として，得ることのできない波形は。ただし，電源電…

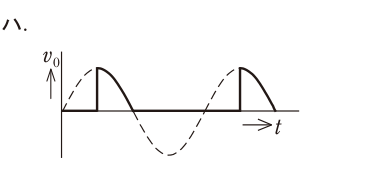

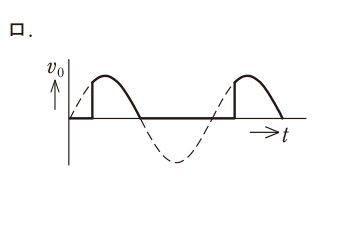

(2)（ロ）　正の半周期の途中の早い時点でオンにしたとき (3)（ハ）　正の半周期のなかほど（制御角90°付近）でオンにしたとき いずれも正の側だけに出力があり、ゲート信号を与える時点（制御角）を変えれば得られます。 【オフになる時点】 抵抗負荷では、電源電圧が0になって電流が0になった時点でサイリスタはオフになります。次の正の半周期でゲート信号を与えるまで、出力は0のままです。 【間違えやすい点】 負の側にも出力を得るには、サイリスタを2個逆向きに並列につなぐか、ブリッジ回路にする必要があります。1個のサイリスタでは一方向にしか電流が流れない、という点が要です。
