写真に示すものの名称は。…
一般問題 第14問

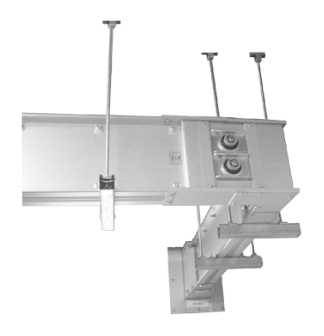

写真に示すものの名称は。
- イ金属ダクト
- ロバスダクト
- ハトロリーバスダクト
- ニ銅帯
正答 ロ
正答は (2)。
【結論】
写真は、金属の外箱の中に絶縁した太い導体（銅やアルミニウムの帯）を収めたもので、バスダクトです。継ぎ目の部分に導体を接続するボルトが見えます。大きな電流を流す幹線に使われます。
【見分け方】
長方形の断面の金属の外箱が、天井から吊りボルトで吊られている
接続部に、導体どうしを締め付けるボルトがある
途中から分岐する部分（プラグイン）がついているものもある
【誤りの選択肢】
(1) 金属ダクト 電線やケーブルを収める金属の箱で、中に導体は組み込まれていません。ふたを開けて電線を入れる形です
解説の続きをみる続きを閉じる
(3) トロリーバスダクト 走行クレーンなどに電気を送るためのもので、下面に開口があり、集電子が移動しながら接触します
(4) 銅帯 帯状の銅の板そのものです。外箱には入っていません
【間違えやすい点】
金属ダクトとバスダクトは外見が似ています。中に電線を入れるのが金属ダクト、導体そのものが組み込まれているのがバスダクトです。接続部のボルトが目印です。
出典：令和7年度上期（出題例）第一種電気工事士学科試験 問14（一般財団法人 電気技術者試験センター 公表）出典元ページ
