一般問題　第3問

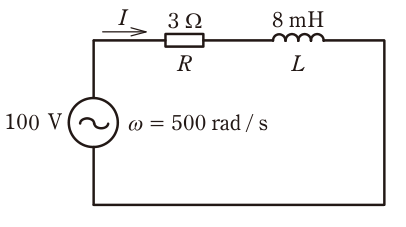

図のように，角周波数がω= 500 rad/s，電圧100 V の交流電源に，抵抗R= 3 ΩとインダクタンスL= 8 mH が接続されている。回路に流れる電流I の値[A]は。

第一種電気工事士（学科） 令和7年度下期 第3問の図
正答 ハ
正答は (3)。 【結論】 まずコイルの誘導性リアクタンスを求めます。角周波数ωが与えられているので、次の式を使います。 　XL　＝　ω　×　L 　　　＝　500　×　8×10⁻³ 　　　＝　4［Ω］ 抵抗とコイルの直列回路です。 　インピーダンス　＝　√（3²　＋　4²）　＝　5［Ω］ 　I　＝　100　÷　5　＝　20［A］ 【誤りの選択肢】 (1) 9　　計算と合いません (2) 14　　抵抗とリアクタンスを単純に足して　100　÷　7　≒　14［A］　とした値です
解説の続きをみる続きを閉じる
(4) 33　　抵抗だけで　100　÷　3　≒　33［A］　とした値です 【間違えやすい点】 ωは角周波数で、2πfに当たります。XL＝2πfL＝ωLなので、ωが与えられたときは2πを掛けずにそのまま使います。8mHは0.008Hです。

出典：令和7年度下期第一種電気工事士学科試験 問3（一般財団法人 電気技術者試験センター 公表）出典元ページ
