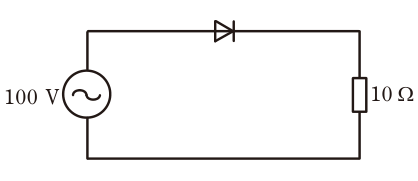

図のような交流回路において，10 Ωの抵抗の消費電力[W]は。ただし，ダイオードの電圧降下や電力損失は無視する。…

抵抗の消費電力は、電圧の2乗に比例し、正の半周期も負の半周期も同じだけ電力を消費します。片方の半周期がなくなれば、平均の電力はちょうど半分です。 【誤りの選択肢】 (1) 100　(2) 200　　計算と合いません (4) 1000　　ダイオードがないときの値です 【間違えやすい点】 半波整流では、電圧の実効値は1/√2倍（約70.7V）になります。電力は実効値の2乗に比例するので　70.7²　÷　10　≒　500W　となり、同じ答えになります。電圧が半分になると考えると250Wとなり誤りです。
