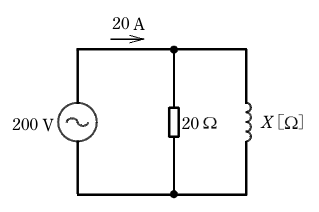

図のような交流回路において，電源電圧は200 V，抵抗は20 Ω，リアクタンスはX［Ω］，回路電流は20 Aである。この…

正答は (1)。 【結論】 抵抗とリアクタンスの並列回路です。どちらにも電源電圧200Vがそのまま加わります。 　抵抗に流れる電流　＝　200　÷　20　＝　10［A］ 回路電流は20Aですから、力率は次のとおりです。 　力率　＝　抵抗に流れる電流　÷　回路電流　×　100 　　　　＝　10　÷　20　×　100 　　　　＝　50［％］ 【並列回路の力率】 並列回路では、電圧が共通です。力率は「有効分の電流 ÷ 全体の電流」で求めます。抵抗に流れる電流が有効分にあたります。
