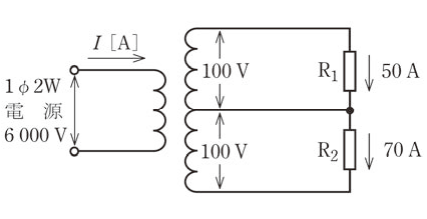

図のような配電線路において，抵抗負荷R1に50 A，抵抗負荷R2 には70 A の電流が流れている。変圧器の一次側に流れ…

正答は (2)。 【結論】 損失と励磁電流を無視すると、変圧器の一次側と二次側の電力は等しくなります。二次側の電力は次のとおりです。 　R1の電力　＝　100　×　50　＝　5000［W］ 　R2の電力　＝　100　×　70　＝　7000［W］ 　二次側の電力　＝　5000　＋　7000　＝　12000［W］ 一次側の電圧は6000Vなので、一次電流は次のとおりです。 　I　＝　12000　÷　6000　＝　2［A］ 【中性線の電流は使わない】 単相3線式の中性線には　70　－　50　＝　20［A］　が流れますが、一次電流を求めるには電力の和を使えばよく、中性線の電流は関係ありません。
