一般問題　第9問

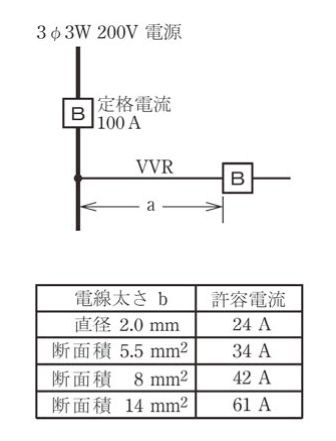

図のような，低圧屋内幹線からの分岐回路において，分岐点から配線用遮断器までの分岐回路を600 V ビニル絶縁ビニルシースケーブル丸形（VVR）で配線する。この電線の長さa と太さb の組合せとして，不適切なものは。ただし，幹線を保護する配線用遮断器の定格電流は100 A とし，VVR の太さと許容電流は表のとおりとする。

イa : 2 m b : 2.0 mm
ロa : 5 m b : 5.5 mm²
ハa : 7 m b : 8 mm²
ニa : 10 m b : 14 mm²

正答ロ

正答は (2)。【結論】低圧幹線から分岐する電線の太さと長さは、幹線を保護する過電流遮断器の定格電流（ここでは100A）との関係で決まります（電気設備の技術基準の解釈第149条）。　分岐点から3m以下　　　太さの条件なし　分岐点から8m以下　　　許容電流が100Aの35％（35A）以上　8mを超える　　　　　　許容電流が100Aの55％（55A）以上選択肢を当てはめます。　(1) 2m、2.0mm（24A）　　3m以下なので適切　(2) 5m、5.5mm²（34A）　8m以下で35A以上が必要。34Aでは足りず不適切

解説の続きをみる続きを閉じる

　(3) 7m、8mm²（42A）　　8m以下で35A以上を満たし適切　(4) 10m、14mm²（61A）　8mを超えるので55A以上が必要。61Aで適切不適切なのは(2)（ロ）です。【この決まりの意味】分岐した電線の途中で短絡などが起きたとき、その電線を守れるのは幹線の100Aの遮断器だけです。分岐の電線が長いほど事故の起きる場所が増えるので、太い電線（許容電流の大きい電線）を求めています。【間違えやすい点】 (2)の34Aは、35Aにわずか1A届きません。境目の数字の大小を、表の値で正確に確かめてください。
