一般問題　第7問

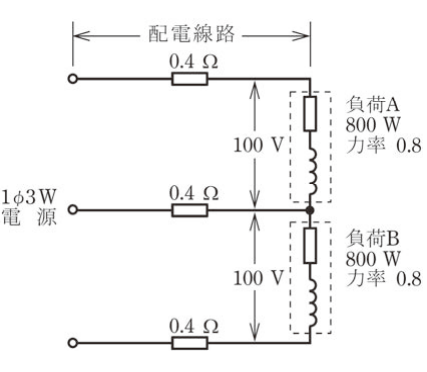

図のような単相3 線式配電線路において，負荷A，負荷B ともに消費電力800 W，力率0.8(遅れ)である。負荷電圧がともに100 V であるとき，この配電線路の電力損失[W]は。ただし，電線1 線当たりの抵抗は0.4 Ωとし，配電線路のリアクタンスは無視する。

第一種電気工事士（学科） 令和7年度下期 第7問の図
正答 ハ
正答は (3)。 【結論】 まず各負荷の電流を求めます。 　負荷の電流　＝　消費電力　÷　（電圧　×　力率） 　　　　　　　＝　800　÷　（100　×　0.8） 　　　　　　　＝　10［A］ 負荷Aと負荷Bは等しい（電流の大きさも力率も同じ）ので、平衡負荷です。中性線には電流が流れません。電流が流れるのは、上下の電圧線の2本だけです。 　電力損失　＝　2　×　電流²　×　1線の抵抗 　　　　　　＝　2　×　10²　×　0.4 　　　　　　＝　80［W］
解説の続きをみる続きを閉じる
【誤りの選択肢】 (1) 40　　電圧線1本分だけの損失です (2) 60　　計算と合いません (4) 120　　中性線にも10Aが流れるものとして3本分を数えた値です 【間違えやすい点】 負荷の電流を求めるときに力率を忘れると、800　÷　100　＝　8［A］　となり、損失は51.2Wで選択肢と合いません。消費電力から電流を出すときは、力率で割ります。

出典：令和7年度下期第一種電気工事士学科試験 問7（一般財団法人 電気技術者試験センター 公表）出典元ページ
