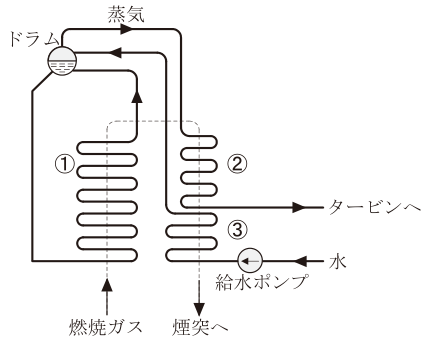

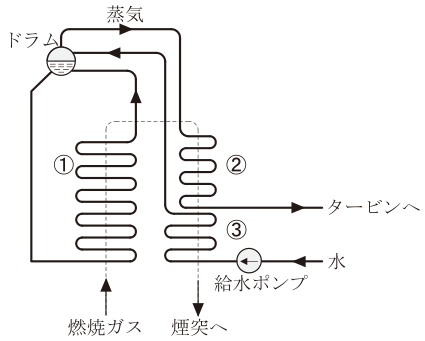

図は，ボイラの水の循環方式のうち，自然循環ボイラの構成図である。図中の①，②及び③の組合せとして，正しいものは。…

正答は (4)。 【結論】 図は自然循環ボイラです。水と蒸気の流れをたどって、各部を決めます。 　給水ポンプ　→　③　→　ドラム 　　③は、煙突へ向かう燃焼ガスの余熱で給水を温める節炭器ですドラム　→　降水管　→　①　→　ドラム 　　①は、燃焼ガスの熱で水を蒸発させる蒸発管です。温められた水と蒸気は軽くなって上昇し、自然に循環しますドラム（蒸気）　→　②　→　タービンへ 　　②は、ドラムで分けた蒸気をさらに熱する過熱器です ①蒸発管、②過熱器、③節炭器の(4)（ニ）が正しい組合せです。
