写真に示す工具の名称は。…
一般問題 第26問
写真に示す工具の名称は。
- イ手動油圧式圧着器
- ロ油圧式パイプベンダ
- ハケーブルカッタ
- ニノックアウトパンチャ
正答 ニ
正答は (4)。
【結論】

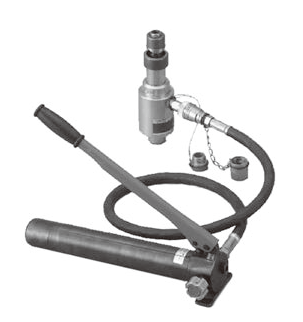

写真は、手動の油圧ポンプとホースでつながった、円筒形の本体の先に刃型（パンチとダイス）を取り付ける工具です。配電盤や鋼板製のボックスに、電線管を通すための丸い穴をあけるノックアウトパンチャです。名称は(4)（ニ）です。
【使い方】
鋼板に下穴をあけ、パンチとダイスで板を挟み、油圧で引き寄せて穴を打ち抜きます。電線管の太さに合わせて、パンチとダイスを取り替えます。
【誤りの選択肢】
(1) 手動油圧式圧着器 太い電線に圧着端子を圧着する工具です。先端にダイスを挟む頭部があります
解説の続きをみる続きを閉じる
(2) 油圧式パイプベンダ 太い金属管を曲げる工具で、管を当てる曲げ型が付いています
(3) ケーブルカッタ 太いケーブルを切るための、はさみのような刃を持つ工具です
【見分け方】
油圧で動く工具はいくつもありますが、本体の先が筒形で、刃型を引き寄せる形になっているのがノックアウトパンチャです。
出典：令和8年度上期（出題例）第一種電気工事士学科試験 問26（一般財団法人 電気技術者試験センター 公表）出典元ページ
