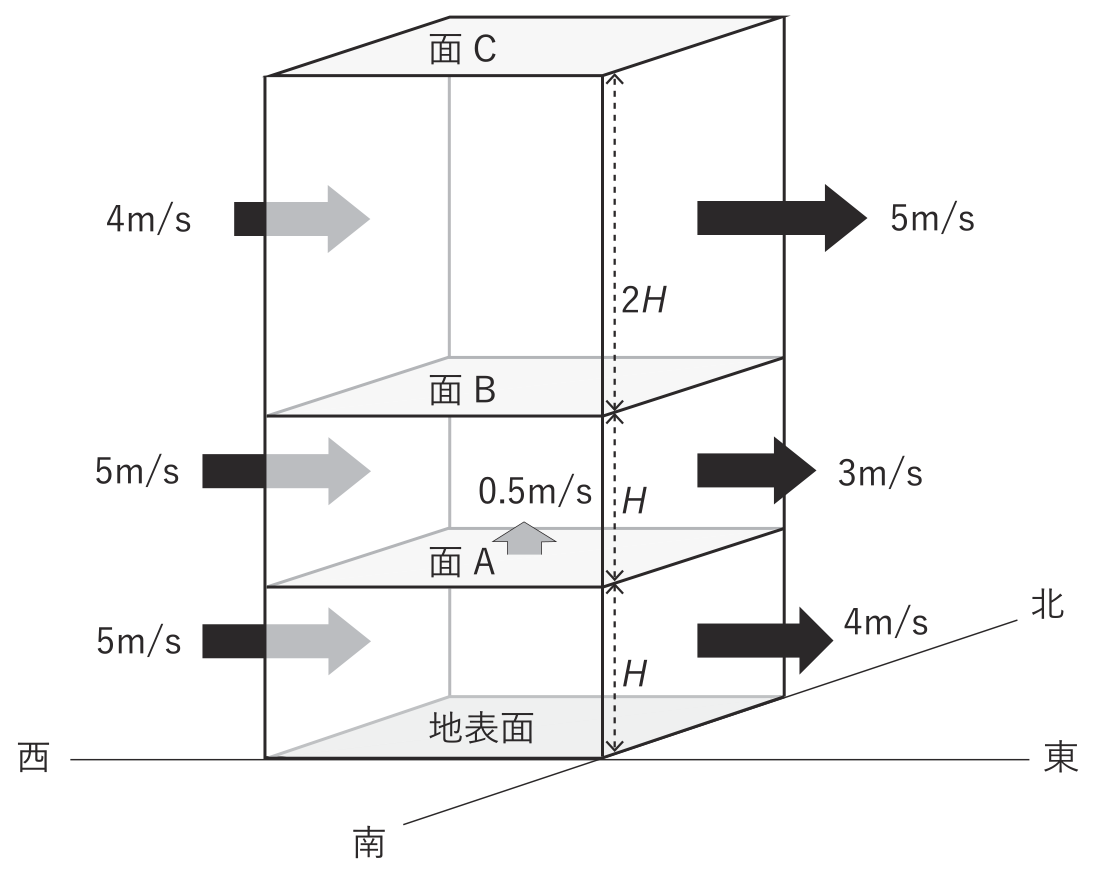

図のように、地表面から鉛直に重なった高さH、H、2H の3 つの直方体の領域を考える。各直方体の東側と西側の面では、図に…

w_A＝0.5m/s なので、H/L＝0.5 です。 【真ん中の直方体（高さ H）】 西から 5HW、東へ 3HW なので、横からの差し引きは 2HW の流入です。これに面Aから下から入る 0.5LW が加わり、面Bから上へ出ます。 w_B×L＝0.5L＋2H → w_B＝0.5＋2×(H/L)＝0.5＋1.0＝1.5m/s 【上の直方体（高さ 2H）】 西から 4×2H＝8H、東へ 5×2H＝10H なので、横からは 2H 分が出ていきます。面Bから入った分からこれを差し引いた量が面Cを通ります。 w_C×L＝1.5L−2H → w_C＝1.5−2×0.5＝0.5m/s 【ポイント】 水平の収束がある層では上昇流が強まり、発散がある層では弱まります。図の値を「層ごとの出入りの差×層の厚さ」として積み上げていくのが要点です。
