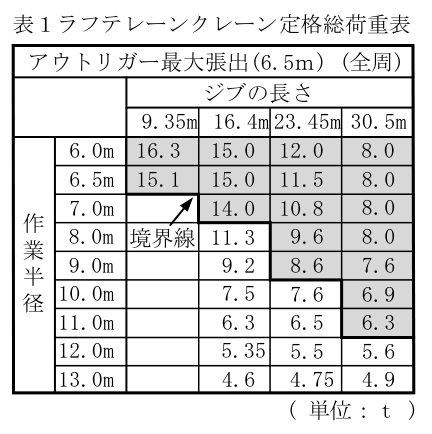

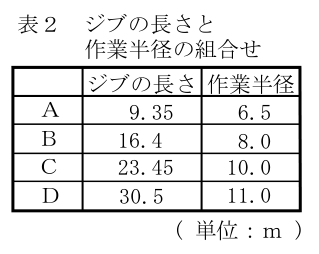

下に掲げる表１は、一般的なラフテレーンクレーンのアウトリガー最大張出しの場合における定格総荷重表を模したものであるが、定…

Ｄ　ジブ 30.5ｍ・作業半径 11.0ｍ　→　6.3　網かけ　→　強度 安定で決まっているのはＢとＣなので、正答は (3) です。 【表の読み方】 上（作業半径が小さい側）　強度で決まる 下（作業半径が大きい側）　安定で決まる 【Ｄにひっかからないこと】 作業半径11.0ｍは表の下のほうなので、つい「安定」と思ってしまう ところがジブ30.5ｍの列は、網かけが11.0ｍの行まで伸びています。長いジブでは、強度で決まる範囲が下まで広がるからです。行の位置だけで決めず、必ずその列の境界線を見ます。 【境界線が階段状になるわけ】 ジブが長いほど、入れ替わる作業半径が大きくなる 【見分けの目印】 同じ値が縦にいくつも並んでいたら、強度で頭打ちになっている 30.5ｍの列で 8.0 が４行つづくのは、そこが機体の強さの上限だからです。半径が変わっても値が動きません。 【実務での意味】 アウトリガーを広げて効くのは、安定側だけ 強度で決まっている範囲では、張出しを大きくしても定格総荷重は上がりません。
