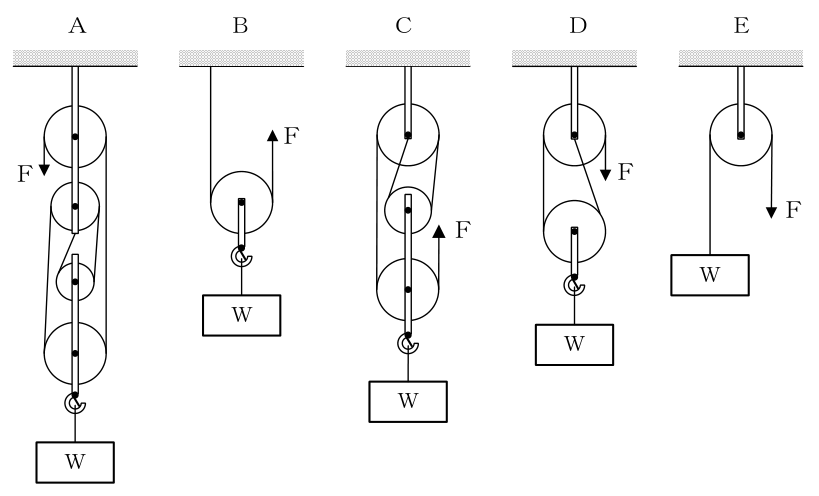

下図に掲げるＡからＥまでの滑車を用いて、質量Ｗの荷をつり上げるとき、荷を支えるために必要な力Ｆを求める式がそれぞれの図の…

　　Ｆ ＝ Ｗ ÷ ４ × g。図の式と一致し正しい Ｄ　定滑車１個・動滑車１個　→　支えるロープは２本 　　正しくは Ｆ ＝ Ｗ ÷ ２ × g。図の式は ÷３ なので誤り Ｅ　定滑車１個だけ　→　力は軽くならない 　　正しくは Ｆ ＝ Ｗ × g。図の式は ÷２ なので誤り 【定滑車と動滑車】 定滑車　軸が固定されている。力の向きを変えるだけ 動滑車　荷と一緒に動く。荷を支えるロープの本数だけ力が減る Ｅのように定滑車だけなら、いくつ並べても力は減りません。 【本数の数え方】 動く側の組から、上へ向かって出ているロープを数える Ａは動滑車が２個なので、そこから上へ出ているロープは４本です。ＣもＤも同じ数え方でそろいます。 【動滑車の数で割ってはいけない】 「動滑車１個ごとに半分」と覚えると、Ｃで 1/4 にならない Ｃは動滑車が２個ですが、半分の半分で1/4になるのは、組み方がそうなっているからです。本数で数えるほうが確実です。 【ただで得はしない】 力が 1/4 になるかわりに、ロープを引く長さは４倍になる 荷を１ｍ上げるには、４ｍ引かなければなりません。 【質量と力】 Ｗは質量なので、力にするには g を掛ける どの式にも g が付いているのは、そのためです。
