エックス線の管理に関する知識　第7問

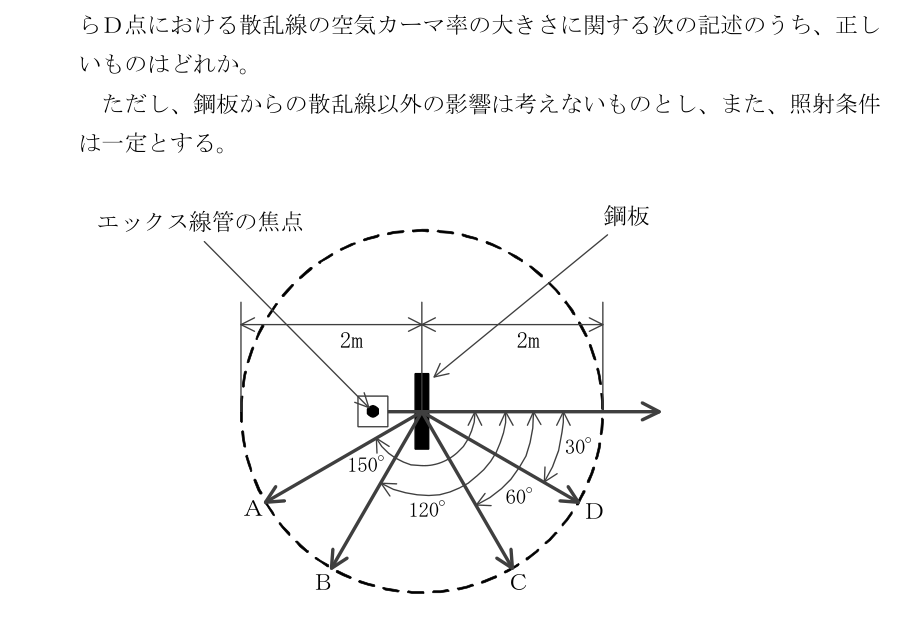

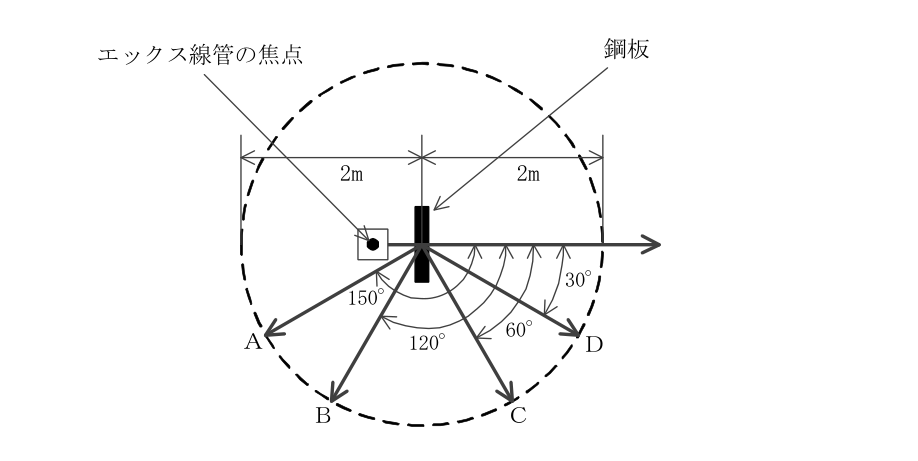

図のように、エックス線装置を用い、厚さ20mmの鋼板に管電圧100kVでエックス線を垂直に照射したとき、照射野の中心から２mの距離にある図のＡ点からＤ点における散乱線の空気カーマ率の大きさに関する次の記述のうち、正しいものはどれか。ただし、鋼板からの散乱線以外の影響は考えないものとし、また、照射条件は一定とする。

(1)Ａ点における空気カーマ率は、鋼板を同じ厚さのアルミニウム板に替えると増加する。
(2)Ａ点における空気カーマ率は、鋼板の厚さを30mmに替えると減少する。
(3)Ｂ点における空気カーマ率は、Ａ点における空気カーマ率より大きい。
(4)Ｃ点における空気カーマ率は、Ｄ点における空気カーマ率より大きい。
(5)Ｄ点における空気カーマ率は、鋼板の厚さを10mmに替えると減少する。

正答 (1)

正答は (1)。これが正しい記述です。Ａ点における空気カーマ率は、鋼板を同じ厚さのアルミニウム板に替えると増加します。【なぜ増えるのか】Ａ点は150°の方向　→　後方散乱を受ける位置アルミニウム（原子番号13）は鋼（鉄、原子番号26）より原子番号が小さい →　光電効果による吸収が少ない →　そのぶんコンプトン散乱が起こりやすい →　散乱線が増える原子番号が小さい物質は、吸収してしまわずに散らすのです。【各点の位置】Ａ　150°　後方散乱Ｂ　120°　後方散乱

解説の続きをみる続きを閉じる

Ｃ　60°　前方散乱Ｄ　30°　前方散乱角度は、利用線束の進む向きからの角度です。【散乱線の強さの傾向】前方（角度が小さい）ほど強い 90°付近で最も弱い後方（180°に近い）では再び増える【ほかの選択肢】 (2) Ａ点の空気カーマ率は、鋼板の厚さを30mmに替えると減少する　　→　誤り。後方散乱線は厚さとともに増え、やがて飽和する。　　　　減ることはない (3) Ｂ点（120°）の空気カーマ率は、Ａ点（150°）より大きい　　→　誤り。後方側では、角度が大きいほど強い。Ａ＞Ｂ (4) Ｃ点（60°）の空気カーマ率は、Ｄ点（30°）より大きい　　→　誤り。前方側では、角度が小さいほど強い。Ｄ＞Ｃ (5) Ｄ点（30°）の空気カーマ率は、鋼板の厚さを10mmに替えると　　減少する　　→　誤り。薄くすれば透過線が増え、前方散乱も増える【後方散乱が厚さで飽和するわけ】深いところで散乱した線は、戻ってくる途中で吸収されるある厚さを超えると、それ以上厚くしても戻ってくる量は変わりません。だから減りはしないのです。【前方と後方の違い】前方　透過してくる線束に近い　→　厚さの影響を強く受ける後方　表面近くで散乱したもの　→　厚さの影響を受けにくい

出典：エックス線作業主任者 2025年下半期実施分（2026年4月掲載／公益財団法人安全衛生技術試験協会公表試験問題）出典元ページ

この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
