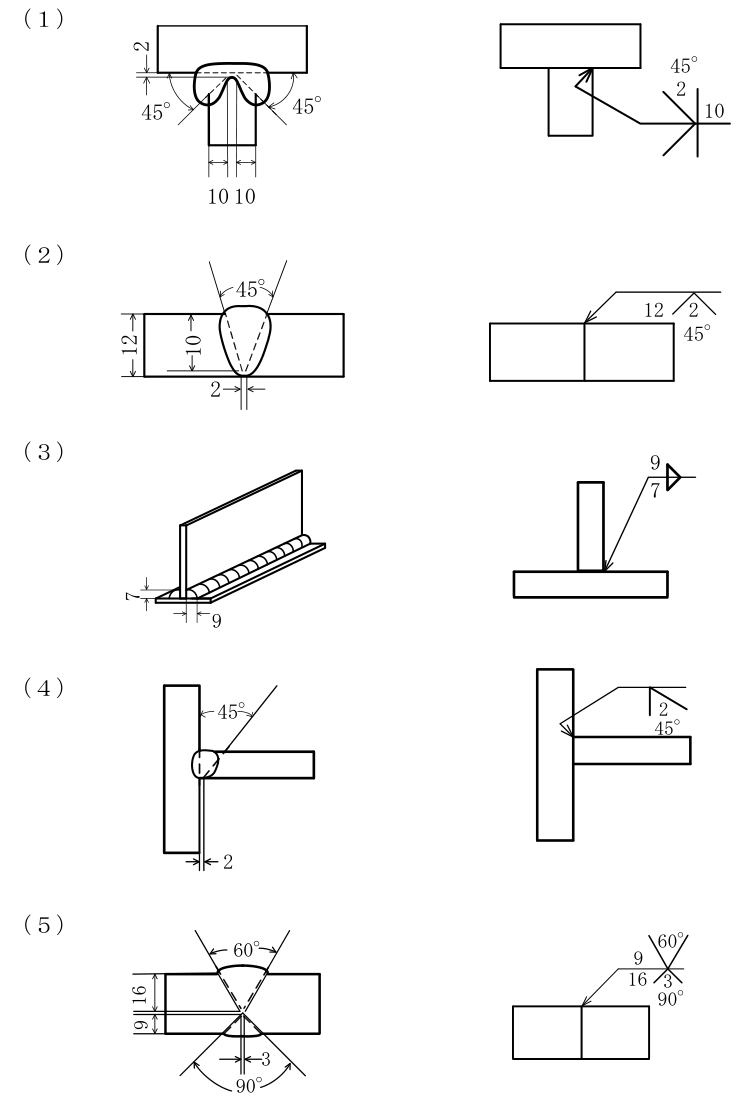

次の図は、左側に溶接部の実形を、右側はそれに対応する記号表示を示しているが、実形とその記号表示の組合せとして、適切なもの…

(3) 実形は脚長７と９の不等脚すみ肉溶接。 　　不等脚は、小さいほうの脚長を先に書く決まり。 　　「７、９」の順になるはずが、記号表示は９と７が逆 (5) 実形は、60°の側の開先深さが16、90°の側が９。 　　記号表示では、この深さと角度の組合せが入れ替わっている 【レ形・Ｊ形の記号の向き】 垂直な線は、必ず左側に書く 開先を取らない側を垂直な線、開先を取る側を斜めの線で表します。向きが決まっているので、左右を裏返すと別の意味になります。 【溶接記号の読み方の基本】 基線の下側に記号　→　矢の側を溶接する 基線の上側に記号　→　矢の反対側を溶接する 基線の上下に対で記号　→　両側を溶接する（Ｘ形、Ｋ形） 【数字の置き場所】 記号の左　開先の深さ（すみ肉なら脚長） 記号の中　ルート間隔 記号の外側　開先角度 記号の右　溶接長さ、ピッチなど 【板厚と開先深さは別】 板厚12mmの板に、深さ10mmの開先を取ることもある 記号に書くのは、板厚ではなく開先の深さです。 【すみ肉溶接の脚長の書き方】 等脚　　　「６」のように一つだけ書く 不等脚　　二つ並べ、小さいほうを先に書く（７、９の順）
