一般問題　第22問

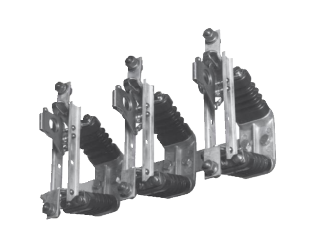

写真に示す品物の用途は。

イ容量300 kV･A未満の変圧器の一次側保護装置として用いる。
ロ保護継電器と組み合わせて，遮断器として用いる。
ハ電力ヒューズと組み合わせて，高圧交流負荷開閉器として用いる。
ニ停電作業などの際に，電路を開路しておく装置として用いる。

正答ニ

正答は (4)。【結論】写真は、がいしに支えられた刃形の接触子が3極並んだ機器で、断路器（DS）です。断路器は、停電作業などの際に電路を確実に開いた状態にしておくために使います。【断路器の使い方】断路器には電流を遮断する能力がありません。負荷電流が流れているときに開くと、接触子の間にアークが生じて危険です。必ず遮断器などで電流を切ってから、フック棒で操作して開きます。【誤りの選択肢】 (1) 容量300kV・A未満の変圧器の一次側保護装置として用いる　　高圧カットアウト（PC）の用途です

解説の続きをみる続きを閉じる

(2) 保護継電器と組み合わせて、遮断器として用いる　　遮断器そのものは、保護継電器の信号を受けて故障電流を遮断します。断路器にはその能力がありません (3) 電力ヒューズと組み合わせて、高圧交流負荷開閉器として用いる　　限流ヒューズ付きの高圧交流負荷開閉器（PF付LBS）の説明です【見分け方】断路器は、上下のがいしの間に細長い刃（ブレード）が渡され、先端にフック棒を引っ掛ける穴が付いています。消弧のための部品が見当たらないことも目印です。

出典：令和4年度第一種電気工事士学科試験問22（一般財団法人電気技術者試験センター公表）出典元ページ
