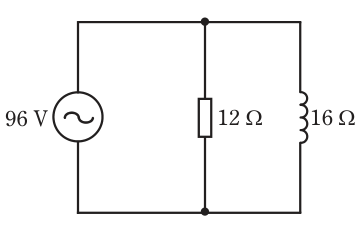

図のような交流回路において，抵抗12 Ω，リアクタンス16 Ω，電源電圧は96 V である。この回路の皮相電力[V･A]…

【有効電力・無効電力との関係】 　有効電力　＝　96　×　8　＝　768［W］ 　無効電力　＝　96　×　6　＝　576［var］ 　皮相電力　＝　√（768²　＋　576²）　＝　960［V・A］ 【誤りの選択肢】 (1) 576　　無効電力の値です (2) 768　　有効電力（消費電力）の値です (4) 1344　　電流を　8　＋　6　＝　14［A］　と単純に足した値です 【間違えやすい点】 並列回路の電流は、抵抗分とリアクタンス分を単純に足し合わせてはいけません。8：6：10（3：4：5）の直角三角形が使われています。
