図のような直流回路において，抵抗3 Ωには4 A の電流が流れている。抵抗R における消費電力[W]は。…

一般問題　第2問

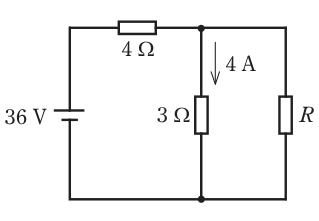

図のような直流回路において，抵抗3 Ωには4 A の電流が流れている。抵抗R における消費電力[W]は。

第一種電気工事士（学科） 令和5年度 第2問の図
正答 ハ
正答は (3)。 【結論】 3Ωと抵抗Rは並列なので、両端の電圧は等しくなります。 　3Ωの両端の電圧　＝　4　×　3　＝　12［V］ 　4Ωの両端の電圧　＝　36　－　12　＝　24［V］ 　回路の電流　＝　24　÷　4　＝　6［A］ 　Rに流れる電流　＝　6　－　4　＝　2［A］ 　Rの消費電力　＝　12　×　2　＝　24［W］ 【検算】 　R　＝　12　÷　2　＝　6［Ω］ 　並列部分　＝　3　×　6　÷　（3　＋　6）　＝　2［Ω］ 　全体　＝　4　＋　2　＝　6［Ω］
解説の続きをみる続きを閉じる
　電流　＝　36　÷　6　＝　6［A］ 問題文の条件と合います。 【誤りの選択肢】 (1) 6　　Rの抵抗値（6Ω）と取り違えたときの数です (2) 12　　並列部分の電圧（12V）です (4) 36　　電源電圧と同じ数です 【間違えやすい点】 Rの値が与えられていないので、電流と電圧から順に求めます。並列部分の電圧が共通であること、直列部分の電流が共通であることの二つを使えば、ほかの値はすべて出ます。
