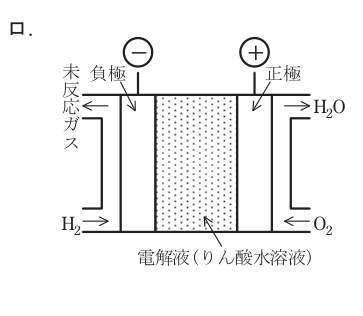

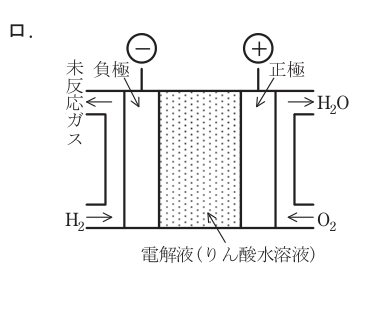

りん酸形燃料電池の発電原理図として，正しいものは。…

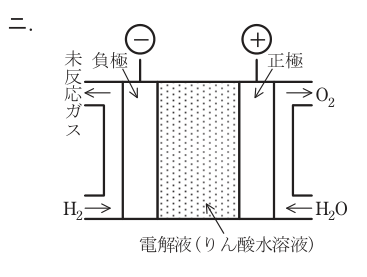

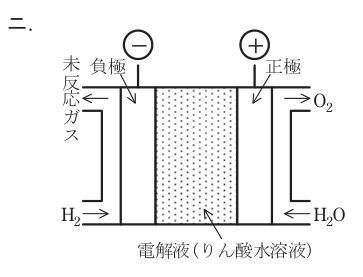

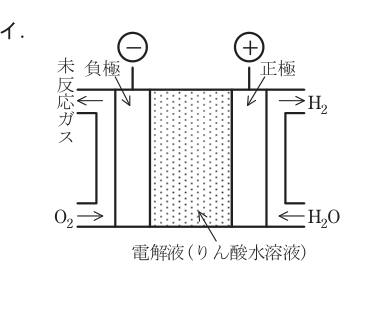

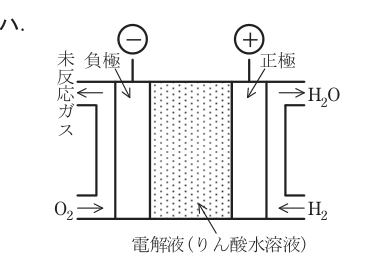

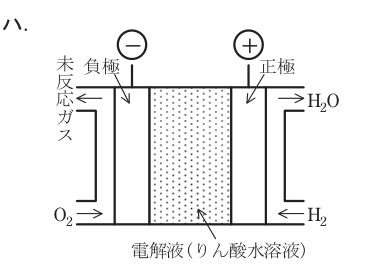

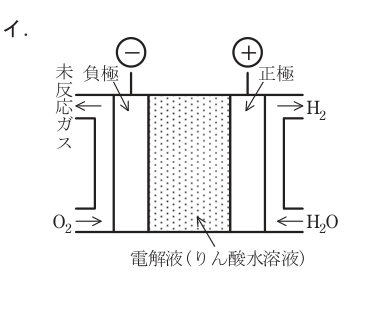

　正極　　1/2O₂　＋　2H⁺　＋　2e⁻　→　H₂O 　　　　　外部の回路を通ってきた電子と酸素、水素イオンが結び付いて水になる 電子は負極から外部の回路を通って正極へ流れます。これが取り出す電流です。 【誤りの選択肢】 (1)（イ）　負極に酸素を送り込み、正極からH₂を取り出しています。水素と酸素の入る極が逆です (3)（ハ）　負極に酸素、正極に水素が入っています。極が逆です (4)（ニ）　負極に水素が入るのは正しいものの、正極に水を送り込んで酸素を取り出しています。入るものと出るものが逆です 【間違えやすい点】 水素は電子を放す側なので負極です。「水素は負極、酸素は正極、水は酸素の側にできる」と覚えておけば、図を見比べるだけで答えが出ます。
