図のような三相交流回路において，電源電圧は200 V，抵抗は8Ω，リアクタンスは6Ωである。抵抗の両端の電圧VR[V]は…
一般問題 第5問

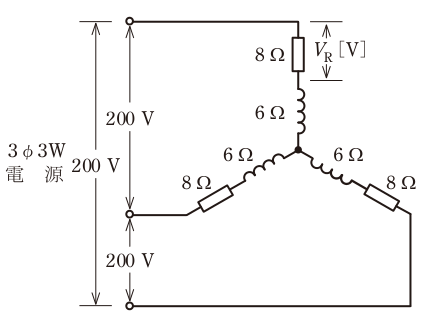

図のような三相交流回路において，電源電圧は200 V，抵抗は8Ω，リアクタンスは6Ωである。抵抗の両端の電圧VR[V]は。
- イ57
- ロ69
- ハ80
- ニ92
正答 ニ
正答は (4)。
【結論】
星形（Y）結線の負荷です。各相の負荷に加わる電圧は、線間電圧の1/√3です。
相電圧 ＝ 200 ÷ √3 ≒ 115.5［V］
1相のインピーダンス ＝ √（8² ＋ 6²） ＝ 10［Ω］
相電流 ＝ 115.5 ÷ 10 ≒ 11.55［A］
VR ＝ 11.55 × 8 ≒ 92［V］
【短く解くなら】
1相の中では、抵抗の電圧は相電圧に「抵抗 ÷ インピーダンス」を掛けた値です。
VR ＝ 115.5 × 8 ÷ 10 ≒ 92［V］
解説の続きをみる続きを閉じる
【誤りの選択肢】
(2) 69 リアクタンスの両端の電圧（115.5 × 6 ÷ 10 ≒ 69V）です
(1) 57 (3) 80 計算と合いません
【間違えやすい点】
Y結線では、図の「200V」は線と線の間の電圧です。1相の負荷には200/√3Vしか加わりません。Δ結線なら相電圧と線間電圧が等しいので、結線の形を先に確かめてください。
出典：令和8年度上期（出題例）第一種電気工事士学科試験 問5（一般財団法人 電気技術者試験センター 公表）出典元ページ
