写真に示す品物が一般的に使用される場所は。…
一般問題 第14問
写真に示す品物が一般的に使用される場所は。
- イ低温室露出場所
- ロ防爆室露出場所
- ハフリーアクセスフロア内隠ぺい場所
- ニ天井内隠ぺい場所
正答 ハ
正答は (3)。
【結論】

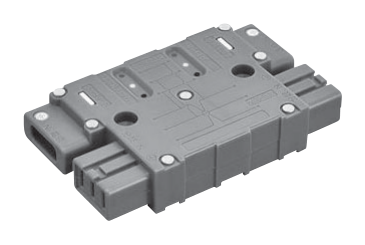

写真は、平たい樹脂の箱の側面に、差込み式の接続口がいくつも並んだ器具です。床下の配線を差込みで分岐させるためのジョイントボックスで、事務所などのフリーアクセスフロア（二重床）の中に隠ぺいして使います。
【フリーアクセスフロアの配線】
床の下に空間を設けた二重床の中では、コネクタ付きのケーブルを差し込んでつなぐ方式がよく使われます。机の配置が変わっても、差し替えるだけで配線を変更できます。写真の器具は、そのための分岐用の箱です。
【誤りの選択肢】
(1) 低温室露出場所 低温に耐える材料の器具を使う場所です
解説の続きをみる続きを閉じる
(2) 防爆室露出場所 防爆構造の器具が必要です。写真のような樹脂の差込み式の器具は使えません
(4) 天井内隠ぺい場所 天井内でも差込み式の器具を使うことはありますが、平たく低い形で床下に置く写真の器具は、フリーアクセスフロア用のものです
【見分け方】
高さが低く平たい形、差込み式の接続口が複数あること、床に置いて固定するためのねじ穴があること。この三つがそろえば床下の配線用と考えてください。
出典：令和5年度第一種電気工事士学科試験 問14（一般財団法人 電気技術者試験センター 公表）出典元ページ
