一般問題 第15問
低圧電路で地絡が生じたときに，自動的に電路を遮断するものは。
- イ
- ロ
- ハ
- ニ
正答 イ
正答は (1)。
【結論】
低圧電路で地絡が生じたときに自動的に電路を遮断するのは、漏電遮断器です。(1)（イ）の写真は、前面にテストボタンがあり、定格感度電流（30mAなど）の表示がある漏電遮断器です。
【写真の見分け方】

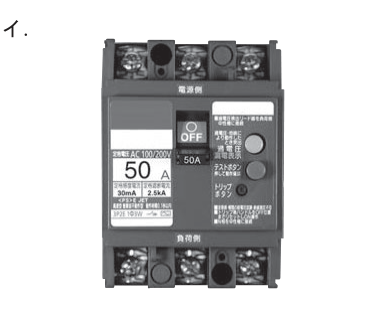

(1)（イ） テストボタンと、漏電を示す表示のボタンがある。定格感度電流の表示がある → 漏電遮断器

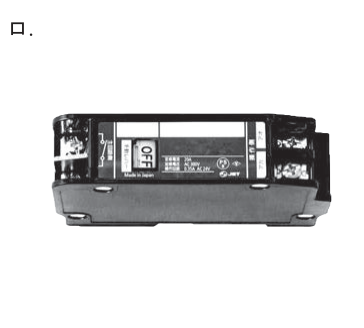

(2)（ロ） 薄く小さな形の遮断器 → 分電盤などに使う小形の配線用遮断器

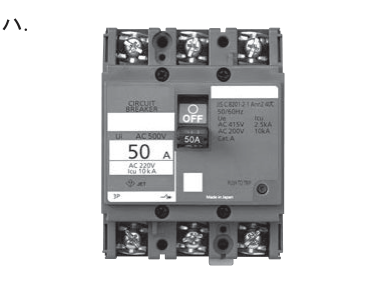

(3)（ハ） テストボタンや定格感度電流の表示がない → 配線用遮断器

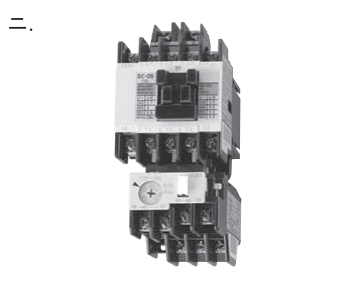

(4)（ニ） 上に電磁接触器、下に熱動継電器が組み合わさっている → 電磁開閉器
解説の続きをみる続きを閉じる
【それぞれの働き】
漏電遮断器 地絡（漏電）を検出して遮断する。過負荷・短絡保護付きのものも多い
配線用遮断器 過負荷や短絡のときに遮断する。地絡は検出しない
電磁開閉器 電動機の運転・停止と、過負荷のときの保護に使う
【間違えやすい点】
(1)と(3)は外形がよく似ています。違いは、テストボタンと定格感度電流の表示の有無です。漏電遮断器には、動作を確かめるためのテストボタンが必ず付いています。
出典：令和5年度第一種電気工事士学科試験 問15（一般財団法人 電気技術者試験センター 公表）出典元ページ
