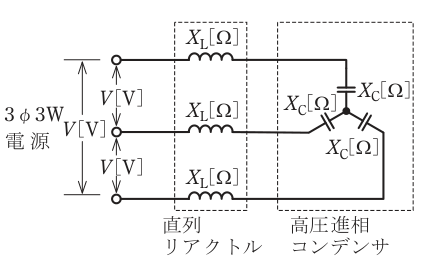

図のように，直列リアクトルを設けた高圧進相コンデンサがある。この回路の無効電力(設備容量)［var］を示す式は。ただし，…

正答は (1)。 【結論】 図は三相のY結線で、各相に直列リアクトルXLとコンデンサXCが直列に入っています。XL＜XCなので、1相のリアクタンスは容量性で、その大きさは　XC　－　XL　です。 　相電圧　＝　V　÷　√3 　電流　＝　（V／√3）　÷　（XC　－　XL） 　無効電力　＝　3　×　電流²　×　（XC　－　XL） 　　　　　　＝　3　×　V²／{3（XC　－　XL）²}　×　（XC　－　XL） 　　　　　　＝　V²　÷　（XC　－　XL） 正しいのは(1)（イ）です。
