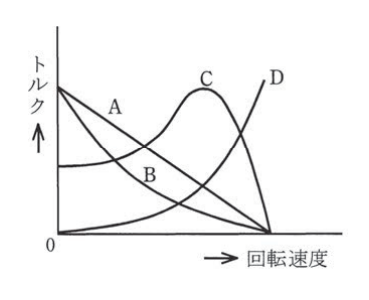

図において，一般用低圧三相かご形誘導電動機の回転速度に対するトルク曲線は。…

正答は (3)。 【結論】 一般用の三相かご形誘導電動機のトルク曲線は、次のような形です。 　始動のとき（回転速度0）にある程度のトルクがある 　回転速度が上がるにつれてトルクが増え、同期速度の少し手前で最大（停動トルク）になる 　その先で急に下がり、同期速度でトルクが0になる この形をしているのは曲線C、(3)（ハ）です。 【運転する範囲】 ふつうの運転は、最大トルクの点より右側の、トルクが急に下がる部分で行われます。この範囲では、負荷が増えると回転速度が少し下がり、トルクが増えて釣り合います。
