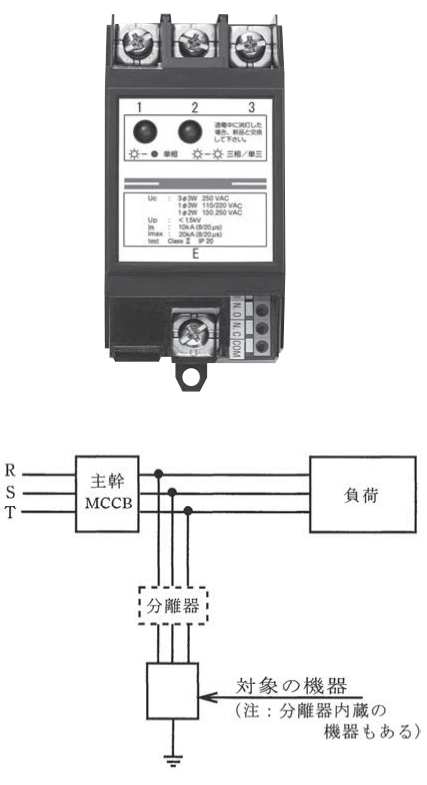

写真に示す雷保護用として施設される機器の名称は。…

正答は (4)。 【結論】 写真は、配電盤や分電盤の中に取り付ける小形の機器で、前面に動作の状態を示す表示窓があり、定格の欄に放電電流（In、Imax）や電圧防護レベル（Up）の表示があります。図のように、電路の各線と大地との間に分離器を介して接続されています。これはサージ防護デバイス（SPD）です。 【SPDの働き】 雷などによる過電圧（サージ）が電路に入ってきたとき、SPDが電流を大地へ逃がし、機器に加わる電圧を抑えます。ふだんは電路と大地の間を絶縁しています。分離器は、SPDが故障して短絡状態になったときに電路から切り離すためのものです。
