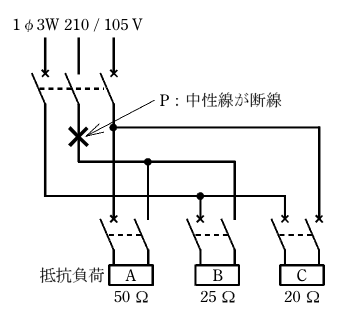

図のような単相3線式電路（電源電圧210 / 105 V）において，抵抗負荷A 50 Ω，B 25 Ω，C 20 Ωを使…

【断線後のBの電圧】 　210　×　25　÷　75　＝　70［V］ 105V用の負荷に、一方は140V、もう一方は70Vが加わります。抵抗の大きい（容量の小さい）負荷のほうに高い電圧がかかり、焼損のおそれがあります。 【誤りの選択肢】 (1) 0　　Aは電圧線どうしの間に残るので、電圧はなくなりません (2) 60　　抵抗の比で分けた値（140Vと70V）のどちらにも当たりません (4) 210　　Cの電圧です 【間違えやすい点】 中性線の断線で問題になるのは、電圧線と中性線の間の負荷だけです。電圧線どうしの間にある負荷（ここではC）は計算から外して考えます。
