第一種電気工事士（学科）

写真に示す過電流蓄勢トリップ付地絡トリップ形(SOG)の地絡継電装置付高圧交流負荷開閉器(GR 付PAS)の記述として，…

一般問題　第23問

写真に示す過電流蓄勢トリップ付地絡トリップ形(SOG)の地絡継電装置付高圧交流負荷開閉器(GR 付PAS)の記述として，誤っているものは。

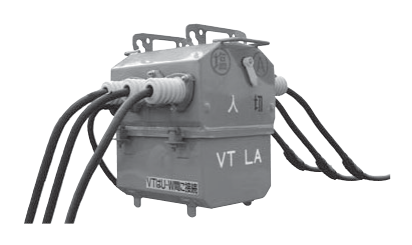

第一種電気工事士（学科） 令和5年度 第23問の写真
正答 ハ
正答は (3)。 【結論】 写真は、SOG形の地絡継電装置付き高圧交流負荷開閉器（GR付PAS）の本体です。PASは負荷開閉器なので、短絡電流を遮断する能力はありません。自家用側で短絡事故が起きたときに、配電線を停止させることなく自動遮断する、という(3)（ハ）が誤りです。 【SOG形の動き】 　地絡事故のとき　　地絡継電装置が動作し、PASが自動的に開く。配電線は止まらない（G：地絡トリップ） 　短絡事故のとき　　PASは開かずに閉じたまま待つ。配電線側の遮断器が動作して配電線が停電し、無電圧になったところでPASが開く（SO：過電流蓄勢トリップ）
解説の続きをみる続きを閉じる
短絡のときは配電線が一時停止しますが、PASが事故点を切り離しているので、配電線を再び送電すれば早く復旧できます。(4)（ニ）はこの内容で、正しい記述です。 【正しい選択肢】 (1) 一般送配電事業者の配電線への波及事故の防止に効果がある (2) 自家用側の地絡事故のとき、配電線を停止させることなく自動遮断する (4) 短絡事故のとき、配電線を一時停止させることがあるが、配電線の復旧を早期に行うことができる 【間違えやすい点】 短絡電流のような大きな電流を負荷開閉器で切ろうとすると、開閉器が壊れてしまいます。そのため、電流が流れなくなってから開くという順番になっています。

出典：令和5年度第一種電気工事士学科試験 問23（一般財団法人 電気技術者試験センター 公表）出典元ページ
