公称電圧6.6 kV の交流電路に使用するケーブルの絶縁耐力試験を直流電圧で行う場合の試験電圧［V］の計算式は。…

一般問題　第36問

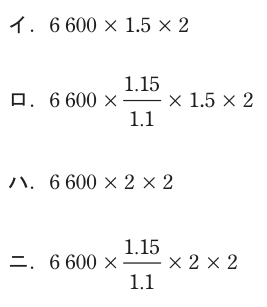

公称電圧6.6 kV の交流電路に使用するケーブルの絶縁耐力試験を直流電圧で行う場合の試験電圧［V］の計算式は。

正答ロ

正答は (2)。【結論】順に、最大使用電圧、交流の試験電圧、直流の試験電圧と求めます。　最大使用電圧　＝　公称電圧　×　1.15　÷　1.1 　　　　　　　　＝　6600　×　1.15／1.1［V］最大使用電圧が7000V以下の交流の電路の試験電圧は、最大使用電圧の1.5倍です。ケーブルを直流で試験する場合は、その2倍の直流電圧を加えます（電気設備の技術基準の解釈第15条）。　直流の試験電圧　＝　6600　×　1.15／1.1　×　1.5　×　2 　　　　　　　　　＝　20700［V］

解説の続きをみる続きを閉じる

正しいのは(2)（ロ）です。【誤りの選択肢】 (1) 6600　×　1.5　×　2　　公称電圧を最大使用電圧に直していません (3) 6600　×　2　×　2　　最大使用電圧に直さず、倍率も違います (4) 6600　×　1.15／1.1　×　2　×　2　　交流の試験電圧の倍率（1.5倍）を2倍としています【最大使用電圧の式】 1.15／1.1は、公称電圧が1000Vを超え500000V未満の電路の最大使用電圧を求めるときの係数です。6600Vなら6900Vになります。【間違えやすい点】三つの数（1.15／1.1、1.5、2）を掛ける順に意味があります。最大使用電圧に直す、交流の試験電圧にする、直流に換える、という流れで覚えてください。

出典：令和5年度第一種電気工事士学科試験問36（一般財団法人電気技術者試験センター公表）出典元ページ
