図のように取り付け角度が30°となるように支線を施設する場合，支線の許容張力をTS=24.8 kN とし，支線の安全率を…

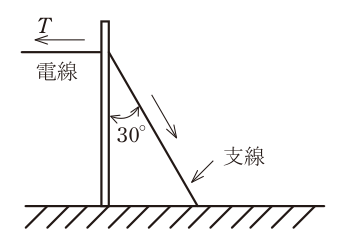

正答は (2)。 【結論】 支線が受け持てる張力は、許容張力を安全率で割った値です。 　支線の張力の上限　＝　24.8　÷　2　＝　12.4［kN］ 支線は電柱に対して30°の角度で張られています。支線の張力の水平方向の成分が、電線の水平張力Tと釣り合います。 　T　＝　12.4　×　sin30° 　　＝　12.4　×　0.5 　　＝　6.2［kN］ 【図の角度の読み方】 図の30°は、電柱（垂直の線）と支線のなす角です。水平の成分は、この角のsinで求めます。地面とのなす角（60°）で考えるなら、cos60°　＝　0.5　を掛けても同じ値になります。
