一般問題　第6問

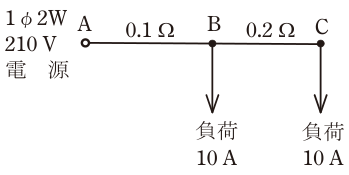

図は単相2 線式の配電線路の単線結線図である。電線1 線当たりの抵抗は，A-B 間で0.1 Ω，B-C 間で0.2 Ωである。A 点の線間電圧が210 V で，B 点，C 点にそれぞれ負荷電流10 A の抵抗負荷があるとき，C 点の線間電圧[V]は。ただし，線路リアクタンスは無視する。

第一種電気工事士（学科） 令和6年度下期 第6問の図
正答 ロ
正答は (2)。 【結論】 区間ごとに流れる電流を求め、電圧降下を足し合わせます。 　A-B間の電流　＝　10　＋　10　＝　20［A］ 　B-C間の電流　＝　10［A］ 単相2線式なので、往復2線分の降下を考えます。 　A-B間の電圧降下　＝　2　×　0.1　×　20　＝　4［V］ 　B-C間の電圧降下　＝　2　×　0.2　×　10　＝　4［V］ 　C点の電圧　＝　210　－　4　－　4 　　　　　　＝　202［V］ 【誤りの選択肢】 (1) 200　　電圧降下を10Vと見積もったときの値で、計算と合いません
解説の続きをみる続きを閉じる
(3) 204　(4) 208　　降下を小さく見積もりすぎています。往復2線分で、区間ごとの電流を使って計算します 【間違えやすい点】 A-B間には、B点とC点の両方の負荷電流が流れます。図の単線結線図は1本の線で描かれていますが、実際には2本の電線があることを忘れないでください。

出典：令和6年度下期第一種電気工事士学科試験 問6（一般財団法人 電気技術者試験センター 公表）出典元ページ
