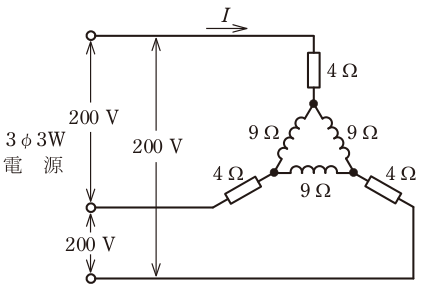

図のような三相交流回路において，電流Iの値［A］は。…

正答は (2)。 【結論】 図の負荷は、各線に直列の抵抗4Ωがあり、その先に9ΩのリアクタンスがΔ（三角）につながっています。Δ結線のリアクタンスをY結線に直すと、1相当たり1/3になります。 　Y結線に直したリアクタンス　＝　9　÷　3　＝　3［Ω］ 　1相のインピーダンス　＝　√（4²　＋　3²）　＝　5［Ω］ 　相電圧　＝　200　÷　√3［V］ 　I　＝　（200／√3）　÷　5 　　＝　40／√3［A］ 正しいのは(2)（ロ）です。値は約23.1Aです。
