第一種電気工事士（学科）

図のような三相交流回路において，電源電圧は200 V，抵抗は4 Ω，リアクタンスは3 Ωである。回路の全消費電力［kW］…

一般問題　第5問

図のような三相交流回路において，電源電圧は200 V，抵抗は4 Ω，リアクタンスは3 Ωである。回路の全消費電力［kW］は。

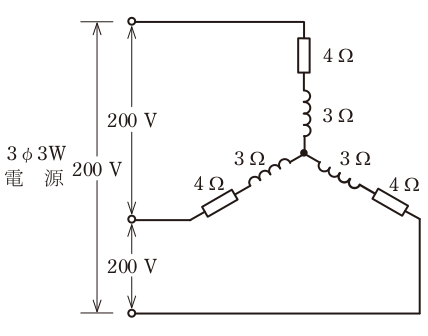

第一種電気工事士（学科） 令和6年度上期（出題例） 第5問の図
正答 ハ
正答は (3)。 【結論】 星形（Y）結線の負荷です。各相に加わる電圧は線間電圧の1/√3です。 　1相のインピーダンス　＝　√（4²　＋　3²）　＝　5［Ω］ 　相電圧　＝　200　÷　√3［V］ 　相電流　＝　（200／√3）　÷　5　＝　40／√3［A］　≒　23.1［A］ 消費電力は、抵抗で消費される電力を3相分足し合わせます。 　全消費電力　＝　3　×　（40／√3）²　×　4 　　　　　　　＝　3　×　1600／3　×　4 　　　　　　　＝　6400［W］
解説の続きをみる続きを閉じる
　　　　　　　＝　6.4［kW］ 【力率から求める方法】 　力率　＝　4　÷　5　＝　0.8 　全消費電力　＝　√3　×　200　×　（40／√3）　×　0.8 　　　　　　　＝　200　×　40　×　0.8 　　　　　　　＝　6400［W］ 【誤りの選択肢】 (1) 4.0　(2) 4.8　(4) 8.0　　計算と合いません。8.0kWは皮相電力（√3　×　200　×　40／√3　＝　8000V・A）の値です 【間違えやすい点】 消費電力を求めるのに使うのは抵抗の4Ωだけです。インピーダンスの5Ωで計算すると皮相電力になります。

出典：令和6年度上期（出題例）第一種電気工事士学科試験 問5（一般財団法人 電気技術者試験センター 公表）出典元ページ
