一般問題　第6問

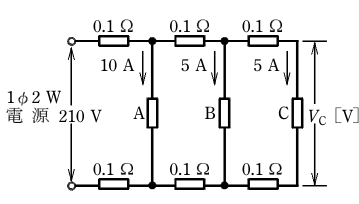

図のように，単相2線式の配電線路で，抵抗負荷A，B，Cにそれぞれ負荷電流10 A，5 A，5 Aが流れている。電源電圧が210 Vであるとき，抵抗負荷Cの両端の電圧VC［V］は。ただし，電線1線当たりの抵抗は0.1 Ωとし，線路リアクタンスは無視する。

イ201
ロ203
ハ205
ニ208

正答ロ

正答は (2)。【結論】電線の区間ごとに流れる電流を求め、電圧降下を足し合わせます。　電源からAまで　　10　＋　5　＋　5　＝　20［A］　AからBまで　　　　5　＋　5　＝　10［A］　BからCまで　　　　5［A］単相2線式なので、往復の2線分の降下を考えます。　電圧降下　＝　2　×　0.1　×　（20　＋　10　＋　5）　　　　　　＝　0.2　×　35 　　　　　　＝　7［V］　VC　＝　210　－　7　＝　203［V］【区間ごとに考える理由】

解説の続きをみる続きを閉じる

電源に近い区間ほど、その先のすべての負荷の電流が流れます。区間の電流は「その先にある負荷電流の合計」です。【誤りの選択肢】 (1) 201　　降下を9Vと見積もったときの値で、区間の電流の数え方が合いません (3) 205　(4) 208　　降下を小さく見積もりすぎています。往復2線分で7Vです【間違えやすい点】単相2線式では、電流は行きと帰りの2本の電線を通ります。1線当たりの抵抗が与えられたときは、2倍するのを忘れないでください。

出典：令和4年度第一種電気工事士学科試験問6（一般財団法人電気技術者試験センター公表）出典元ページ
