図のような直流回路において，電流計に流れる電流[A]は。…
一般問題 第2問

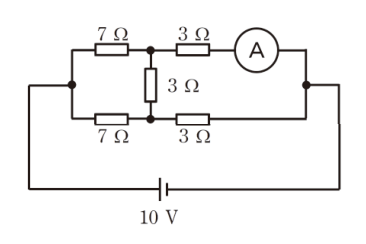

図のような直流回路において，電流計に流れる電流[A]は。
- イ0.1
- ロ0.5
- ハ1.0
- ニ2.0
正答 ハ
正答は (3)。
【結論】
図の回路は、中央の3Ωをはさんだブリッジ回路です。向かい合う辺の抵抗の積を比べます。
上の左 7Ω × 下の右 3Ω ＝ 21
上の右 3Ω × 下の左 7Ω ＝ 21
積が等しいので、ブリッジは平衡しています。中央の3Ωの両端は同じ電位になり、電流は流れません。
中央の3Ωを取り除いて考えると、上の道（7Ω＋3Ω）と下の道（7Ω＋3Ω）が並列になります。電流計は上の道にあるので、
上の道の電流 ＝ 10 ÷ （7 ＋ 3） ＝ 1.0［A］
解説の続きをみる続きを閉じる
【誤りの選択肢】
(1) 0.1 桁を誤った値です
(2) 0.5 回路全体の電流（2A）を4つに分けるなど、分流の考え方を誤ったときの値です
(4) 2.0 回路全体の電流です。上の道と下の道に1Aずつ分かれます
【間違えやすい点】
ブリッジ回路は、まず平衡しているかを確かめます。平衡していれば中央の抵抗は無いものとして扱えるので、計算が簡単になります。
出典：令和7年度上期（出題例）第一種電気工事士学科試験 問2（一般財団法人 電気技術者試験センター 公表）出典元ページ
