一般問題　第1問

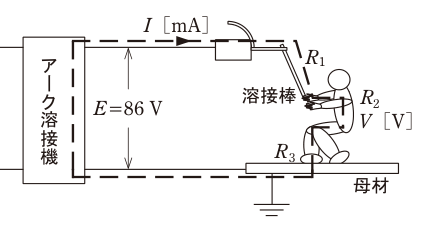

図のようなアーク溶接作業での感電において，人体を通って流れる電流I［mA］と人体抵抗R2 にかかる電圧V［V］は。ただし，溶接機の出力側無負荷電圧E=86 V，乾燥した状態の保護手袋や作業靴を着用しているとき，手と溶接棒間の抵抗R1=20 kΩ，人体の抵抗R2=500 Ω，足と母材間の抵抗R3=30 kΩとする。

イI = 1.7　V = 42
ロI = 17　V = 42
ハI = 1.7　V = 0.85
ニI = 17　V = 0.85

正答ハ

正答は (3)。【結論】図の感電の経路は、溶接棒から手、人体、足、母材へと電流が流れる道です。三つの抵抗が直列になっています。　合成抵抗　＝　R1　＋　R2　＋　R3 　　　　　　＝　20000　＋　500　＋　30000 　　　　　　＝　50500［Ω］　I　＝　86　÷　50500 　　≒　0.0017［A］　＝　1.7［mA］　V　＝　I　×　R2 　　＝　0.0017　×　500 　　≒　0.85［V］正しい組合せは(3)（ハ）です。

解説の続きをみる続きを閉じる

【保護具の効果】乾いた保護手袋や作業靴の抵抗（R1、R3）は、人体の抵抗R2よりずっと大きく、86Vのほとんどを受け持ちます。人体に加わる電圧は1V以下に抑えられています。手袋や靴がぬれて抵抗が下がると、人体を流れる電流は大きくなり、危険が増します。【誤りの選択肢】 (1) I＝1.7　V＝42　　電流は正しいものの、電圧がR2の分になっていません (2) I＝17　V＝42　　(4) I＝17　V＝0.85　　電流の桁が違います。86　÷　50500　は約0.0017A（1.7mA）です【間違えやすい点】単位がmAで問われているので、Aで求めた値を1000倍します。kΩとΩが混じっている点にも注意してください。

出典：令和6年度上期（出題例）第一種電気工事士学科試験問1（一般財団法人電気技術者試験センター公表）出典元ページ
