一般問題 第25問
写真に示す材料のうち，電線の接続に使用しないものは。
- イ
- ロ
- ハ
- ニ
正答 イ
正答は (1)。
【結論】

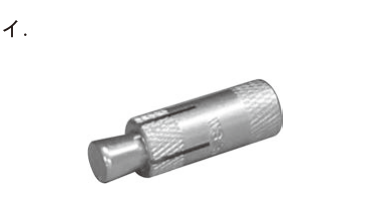

(1)（イ）は、コンクリートにあけた穴に打ち込み、先端を広げて固定するアンカー（金属拡張アンカー）です。吊りボルトや機器をコンクリートに取り付けるための材料で、電線の接続には使いません。
【ほかの材料】

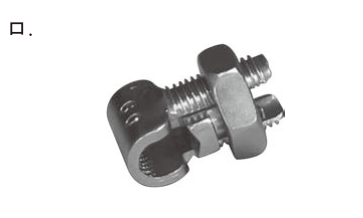

(2)（ロ） ボルト形コネクタ 太い電線どうしを、ボルトとナットで締め付けて接続します

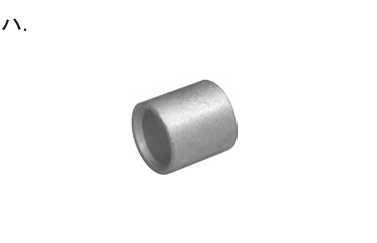

(3)（ハ） 圧着スリーブ（直線接続用） 電線を両側から差し込み、圧着工具で潰して接続します

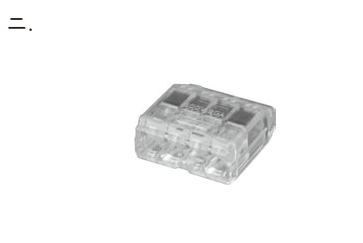

(4)（ニ） 差込形コネクタ 電線の被覆をはいで差し込むだけで接続できます
解説の続きをみる続きを閉じる
【見分け方】
電線の接続材料には、電線を差し込む穴や、電線を挟む溝があります。(1)は外側に割れ目と刻み目があり、中のピンを打ち込んで広げる形で、電線を入れるところがありません。
出典：令和7年度下期第一種電気工事士学科試験 問25（一般財団法人 電気技術者試験センター 公表）出典元ページ
