一般問題 第1問

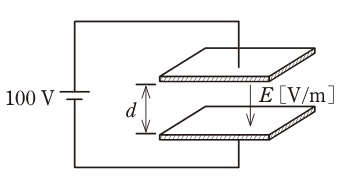

図のような平行平板キャパシタにおいて，電極間に100 V の電圧を加えたとき，電極間に何も挟んでいない（空気）キャパシタ内の電界の強さE［V/m］は。ただし，電極間の距離d=1×10⁻³m，平行平板間の電界は平等電界とする。
- イ1×10²
- ロ1×10³
- ハ1×10⁴
- ニ1×10⁵
正答 ニ
正答は (4)。
【結論】
平行平板の間の電界が平等電界のとき、電界の強さは、加えた電圧を電極間の距離で割って求めます。
E ＝ V ÷ d
＝ 100 ÷ （1×10⁻³）
＝ 1×10⁵［V/m］
正しいのは(4)（ニ）です。
【単位の確かめ】
電界の強さの単位はV/m（1m当たりの電圧）です。電極の間は1mm（0.001m）しかないので、1mに換算すると大きな値になります。
100V ÷ 1mm ＝ 100V/mm ＝ 100000V/m
解説の続きをみる続きを閉じる
【誤りの選択肢】
(1) 1×10² 電圧の値そのものです
(2) 1×10³ (3) 1×10⁴ 距離の単位の換算で桁を誤ったときの値です
【間違えやすい点】
電界の強さは、電極の間に何を挟んでも（空気でも絶縁物でも）、電圧と距離が同じなら変わりません。誘電率によって変わるのは、電荷の量や静電容量です。
出典：令和7年度下期第一種電気工事士学科試験 問1（一般財団法人 電気技術者試験センター 公表）出典元ページ
