④に示す高圧ケーブル内で地絡が発生した場合，確実に地絡事故を検出できるケーブルシールドの接地方法として，正しいものは。…

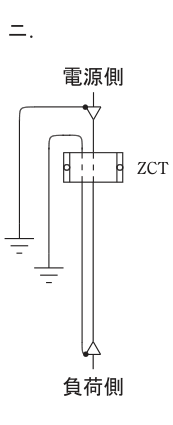

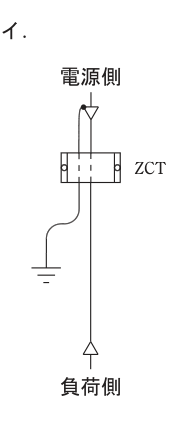

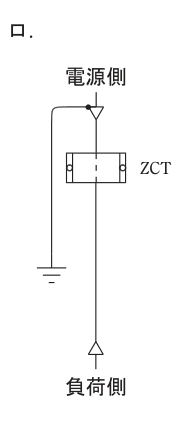

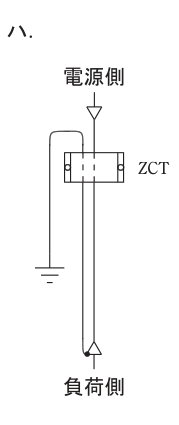

接地線をZCTにもう一度通すと、遮へい層の電流の打ち消し分が戻され、地絡電流を正しく検出できます。 【接地する端と接地線の通し方】 　電源側の端で接地する　　接地線をZCTに通してから接地する　→　(1)（イ） 　負荷側の端で接地する　　接地線はZCTに通さずに接地する 【誤りの選択肢】 (2)（ロ）　電源側で接地しているのに、接地線をZCTに通していません。地絡電流が打ち消されて検出できません (3)（ハ）　負荷側で接地しているのに、接地線をZCTに通しています。この場合は通さないのが正しい方法です (4)（ニ）　両端で接地しています。遮へい層に電流が回り込み、地絡を確実に検出できなくなります 【間違えやすい点】 ZCTが見ているのは、貫通しているすべての電流の合計です。遮へい層もZCTを貫通していることを図で確かめ、地絡電流がどこを通って戻るかをたどってください。
