図のような電路において，変圧器（6 600/210 V）の二次側の1線がB種接地工事されている。このB種接地工事の接地抵…

一般問題　第9問

図のような電路において，変圧器（6 600/210 V）の二次側の1線がB種接地工事されている。このB種接地工事の接地抵抗値が10 Ω，負荷の金属製外箱のD種接地工事の接地抵抗値が40 Ωであった。金属製外箱のA点で完全地絡を生じたとき，A点の対地電圧［V］の値は。ただし，金属製外箱，配線及び変圧器のインピーダンスは無視する。

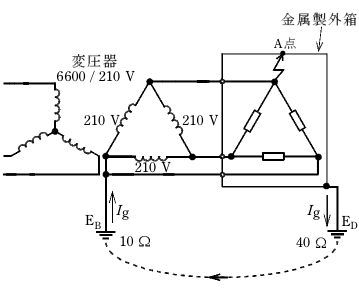

第一種電気工事士（学科） 令和4年度 第9問の図
正答 ロ
正答は (2)。 【結論】 外箱のA点で地絡すると、電流は「外箱のD種接地 → 大地 → B種接地 → 変圧器」と回って戻ります。この道筋に加わる電圧は210Vです。 　地絡電流　＝　210　÷　（10　＋　40） 　　　　　　＝　4.2［A］ A点の対地電圧は、D種接地工事の接地抵抗に生じる電圧です。 　A点の対地電圧　＝　4.2　×　40 　　　　　　　　＝　168［V］ 【短く解くなら】 210Vが二つの接地抵抗の比（10：40）で分かれます。 　210　×　40　÷　50　＝　168［V］
解説の続きをみる続きを閉じる
【誤りの選択肢】 (1) 32　　この回路の値からは出てきません。B種側の10Ωに生じる電圧も42Vです (3) 210　　接地工事がない（あるいはD種の抵抗が非常に大きい）ときの値 (4) 420　　電源の電圧より高くなることはありません 【接地抵抗を低くする理由】 D種接地工事の接地抵抗が小さいほど、外箱の対地電圧は低くなり、人が触れたときの危険が減ります。B種接地工事との抵抗の比で外箱の電圧が決まる、という点がこの設問の要です。

出典：令和4年度第一種電気工事士学科試験 問9（一般財団法人 電気技術者試験センター 公表）出典元ページ
